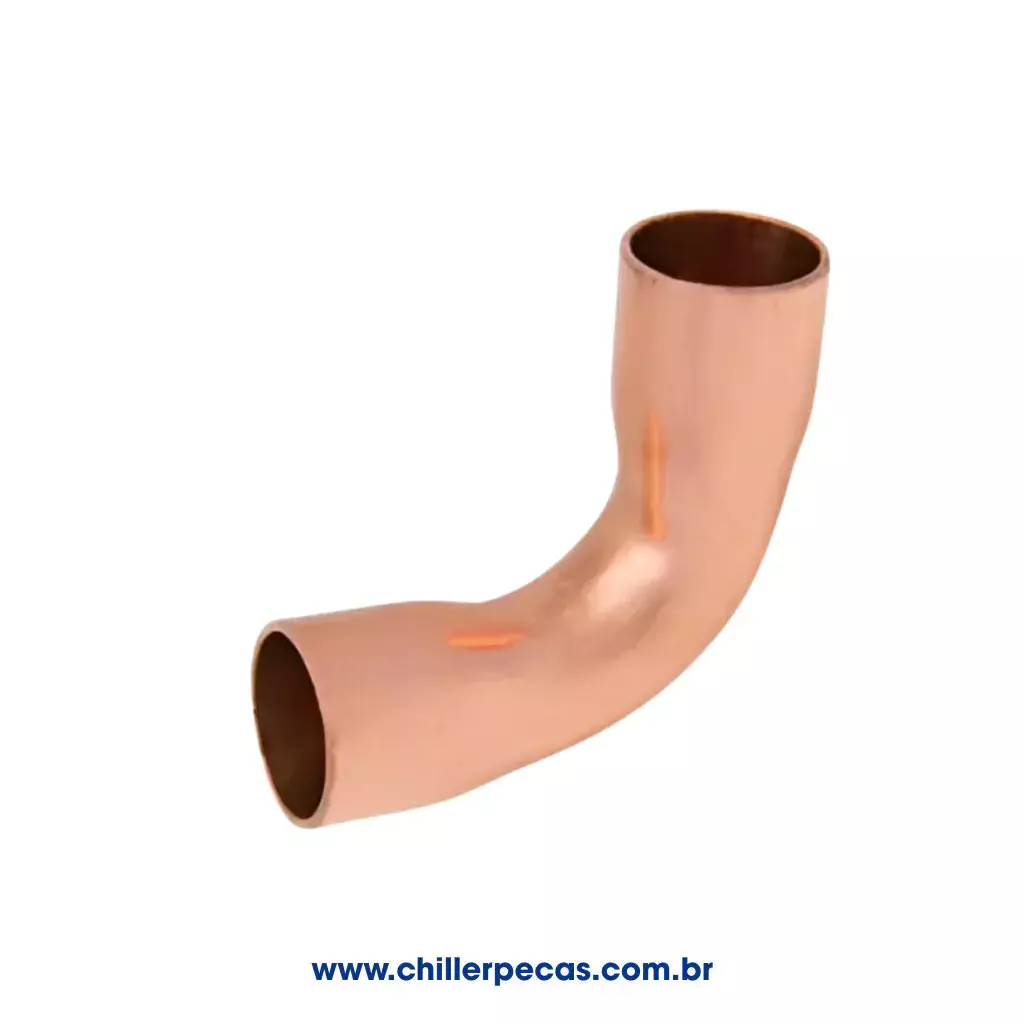

A Curva de Cobre 90º 5/16" x 5/16" é uma conexão utilizada em sistemas de tubulação, principalmente em circuitos de refrigeração e climatização, para mudar o trajeto do tubo de cobre em um ângulo abrupto e preciso de 90 graus. Sua função primária é direcionar o fluxo de fluidos (gás refrigerante, água ou óleo) ao contornar quinas e obstáculos estruturais, permitindo que o traçado da linha seja feito de forma organizada e segura. Esta peça é do tipo soldável e evita a necessidade de dobrar o tubo de cobre rígido no local, garantindo que o diâmetro interno (e, consequentemente, o fluxo) seja mantido constante, prevenindo perda de carga e danos ao tubo. A espessura de parede de 1/16" (1,59 mm), que é significativamente mais robusta do que o padrão comum de 1/32" (0,79 mm) frequentemente encontrado em panquecas flexíveis de 5/16", confere a esta curva uma resistência muito superior à pressão e ao estresse mecânico, sendo crucial para o uso em linhas de alta pressão (linha de líquido).
Esta curva de cobre de diâmetro intermediário (5/16") e parede reforçada é fundamental em instalações que exigem máxima integridade da linha sob condições operacionais severas.
Utilização Indicada:
- Linhas de Líquido (Alta Pressão) em HVAC/R: É ideal para o tubo de linha de líquido em sistemas de Ar Condicionado Split, Mini Splits e Multi Splits de maior capacidade, que utilizam a bitola de 5/16" para o fluido refrigerante líquido.
- Refrigeração Comercial: Em instalações de freezers, balcões frigoríficos e chillers de pequeno porte, onde a tubulação de 5/16" é comum para a passagem do fluido refrigerante.
- Instalações Robustas: Perfeita para sistemas de gás ou hidráulicos onde a espessura de parede de 1/16" é exigida pelas normas de segurança para suportar pressões mais elevadas.
- Tubulação Rígida: Utilizada onde se empregam tubos de cobre rígidos (como Cobre Tipo L), que não podem ser curvados manualmente no campo.
- Geometria de 90 Graus: Garante uma mudança de direção perfeita e um encaixe ideal em cantos, facilitando o alinhamento da tubulação em instalações complexas.
- Parede de 1/16" Reforçada: A espessura de 1,59 mm é um diferencial de resistência, ideal para a linha de alta pressão (líquido) do fluido refrigerante, oferecendo maior segurança contra picos de pressão e vibrações.
- Diâmetro 5/16" (7,94mm): Bitola comum em equipamentos de Ar Condicionado e refrigeração, especialmente nos modelos que demandam linhas de líquido com maior capacidade de volume.
- Soldabilidade Superior: O material cobre de alta qualidade permite que a união por brasagem seja realizada de forma eficiente, criando uma junta homogênea e hermética.
- Elimina Estrangulamento: Por ser uma curva pré-fabricada, mantém o diâmetro nominal em todo o trajeto, garantindo que o fluxo não seja restringido, ao contrário do que pode ocorrer com dobras manuais.
- Máxima Segurança contra Vazamentos: A combinação da parede espessa (1/16") com a brasagem profissional cria uma junta com elevada integridade estrutural, minimizando o risco de perda de gás refrigerante.
- Resistência a Altas Pressões: É a escolha mais segura para a tubulação de linha de líquido, que opera sob a alta pressão do sistema, crucial para a longevidade do compressor e do ciclo frigorífico.
Otimização do Espaço: O ângulo de 90º permite um layout de tubulação mais compacto e esteticamente agradável, encaixando-se perfeitamente em instalações rentes à parede.
- Durabilidade e Confiabilidade: O cobre puro resiste à corrosão e suporta as variações térmicas e químicas dos fluidos refrigerantes, assegurando uma vida útil longa para toda a instalação.
- Eficiência de Instalação: O uso de conexões prontas agiliza o trabalho do técnico de refrigeração, padroniza a qualidade das curvas e reduz a margem de erro na obra.
- Proteção contra Oxidação: É fundamental utilizar purga de Nitrogênio no interior da tubulação durante a brasagem da curva para impedir a formação de óxidos de cobre (fuligem), que podem contaminar o sistema de refrigeração.
- Limpeza das Extremidades: Antes de soldar, as pontas do tubo de 5/16" e o interior da curva devem ser lixadas ou escovadas para garantir a limpeza ideal e a aderência perfeita da solda prata.
- Uso de Solda Prata: Devido à espessura e à aplicação em linhas de alta pressão, utilize material de adição com teor de prata (geralmente 5% a 15%) apropriado para a brasagem de cobre.
- Verificação de Estanqueidade: Após a instalação da curva e a finalização de todas as soldas, realize o teste de estanqueidade (pressurização) com Nitrogênio para garantir que a junta esteja hermética antes de liberar o fluido refrigerante.
- Evitar Tensões: Certifique-se de que a curva está sendo utilizada em uma seção da tubulação que não sofrerá esforço mecânico excessivo após a instalação.
1. Qual o risco de não usar a curva de 90º e dobrar o tubo no local?
Tentar dobrar o tubo de cobre rígido de 5/16" sem a ferramenta adequada (dobrador) pode levar ao colapso ou estrangulamento do tubo, criando restrição de fluxo e aumentando a perda de carga do fluido refrigerante.
2. Qual a medida equivalente de 5/16" em milímetros?
O diâmetro de 5/16 polegadas é equivalente a 7,94 milímetros. Esta é uma medida crucial para o correto dimensionamento das tubulações em projetos de refrigeração e HVAC-R.
3. Esta curva de parede 1/16" é compatível com qual tipo de tubo de cobre?
Geralmente, esta curva de parede espessa é compatível com tubos de cobre rígidos (Tipo L ou K) que possuem espessuras similares ou superiores nas suas extremidades, sendo conectada por brasagem com solda prata.
4. A curva de cobre 90º é a melhor opção para eficiência de fluxo?
Não é a melhor. O cotovelo de 90º gera mais turbulência e perda de carga do que um cotovelo de 45º ou uma curva de raio longo. No entanto, é a opção ideal onde o espaço exige uma mudança de direção completa e perpendicular (90 graus) de forma compacta.
