Termostato digital de parede.
2 Estágios, sendo: (1) Estágio FRIO/REFRIGERAÇÃO / (1) Estágio QUENTE/AQUECIMENTO.
Utilizados em Hotéis, Ambientes Hospitalares, Clínicas Médicas, Salas Comerciais, Edifícios, Comércios em Geral e outros. Consulte-nos.

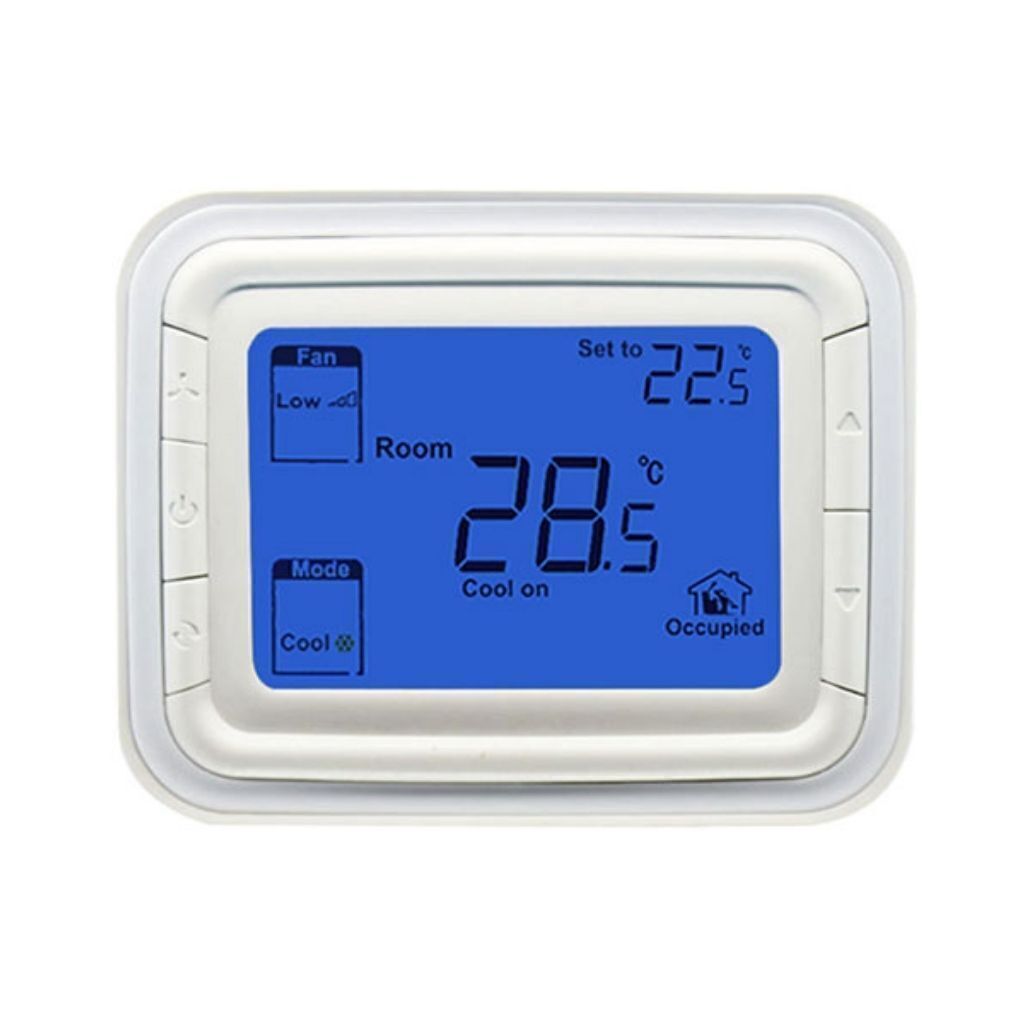

Termostato Digital de Parede Honeywell - Modelo Horizontal - Fundo Display Azul.
Termostato ambiente desenvolvido para controle de válvula com atuador e ventilador com 3 velocidades.
Aplicação: Fan-Coils, Fancoletes, Condicionadores de Ar, Bomba de calor, Selfs, Multi-Splits e Mini-Splits, Climatizadores, Aparelhos de janela e outros.
Modelo: T6861H2WB
A Chiller Peças BR é um e-commerce especializado na venda de peças para Chillers dos principais fabricantes do mercado, abrangendo também as linhas residencial, comercial e industrial.
Nosso diferencial é o custo, qualidade e eficiência no atendimento.
Descrição:
Termostato digital amplo LCD, série T6861, 120/220 VAC, para controle de unidades de ventilador e bobina de 2 e 4 tubos.
Aplicação:
Os termostatos digitais T6861 são projetados para o controle de ventiladores com 3 velocidades e válvulas de água gelada e bobinas, incluindo as seguintes aplicações:
• Configuração modo “frio” (verão) / modo “quente” (inverno) / atende de 2 a 4 tubos com mudança manual ou automática;
• Controle de ventilador manual ou automático de 3 velocidades (baixa, média e alta velocidade);
• Controle de abertura e fechamento da válvula atuadora;
A velocidade do ventilador pode ser selecionada como modo de controle manual ou automático de 3 velocidades. No modo de ventilação, o ventilador só oferece suporte ao controle de velocidade manual.

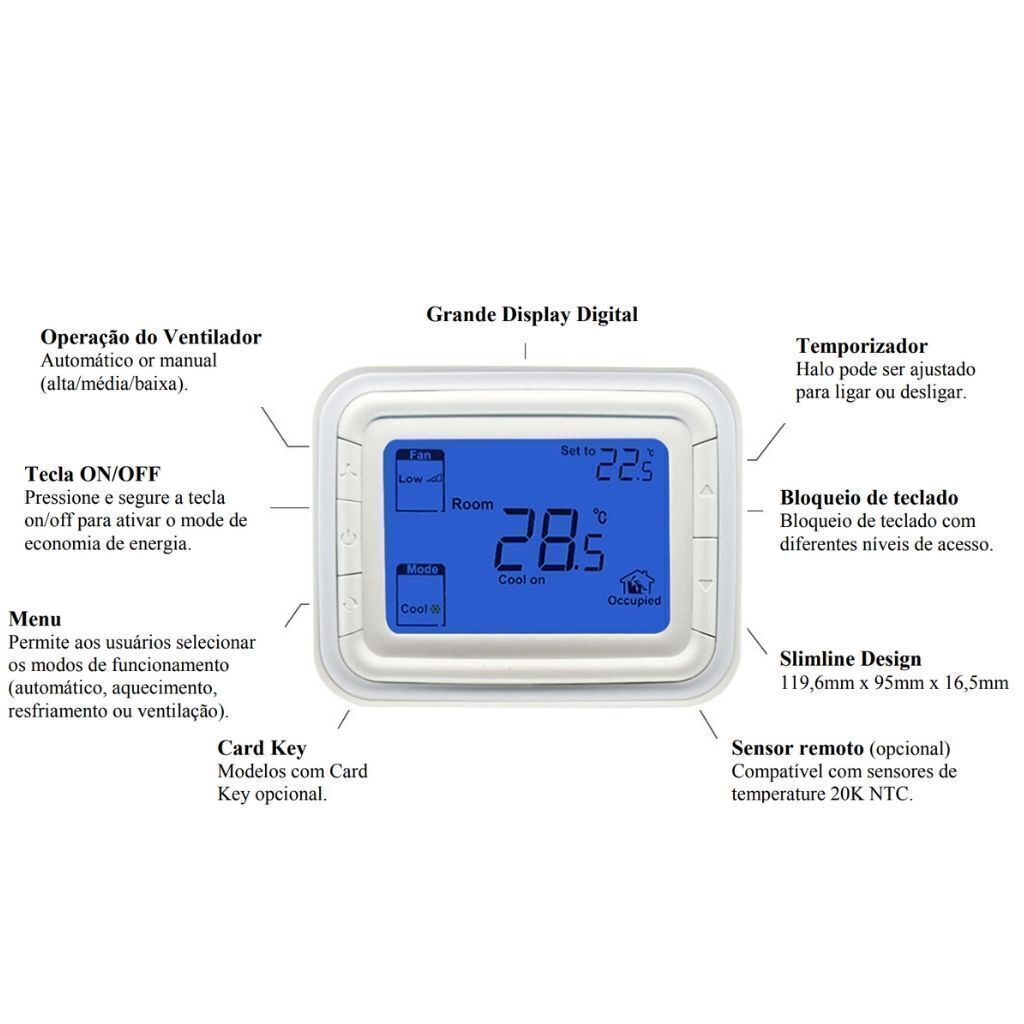

Características:
• Design de aparência muito moderno, adequado para escritórios, hotéis e edifícios residenciais;
• Modelos verticais e horizontais disponíveis para diferentes aplicações;
• Design fino, instalação direta em uma caixa de 86 x 86 mm ou uma caixa de 2 x 4 polegadas;
• Luz de fundo verde elegante e moderna e anel branco;
• Controle de 2/4 botões integrados em uma unidade com fácil configuração;
• Amplo filtro LCD com ícone e visor elegante;
• Fácil de instalar e configurar;
• Função para programar a próxima ativação ou desativação dentro de um tempo selecionável;
• Exibição da temperatura ambiente ou exibição do ponto de ajuste podem ser selecionados;
• Seleção da velocidade do ventilador manual ou automática;
• Opção de sensor remoto de temperatura;
• Modo de economia de energia ativado pressionando um botão ou por contato seco (cartão de acesso);
• Função de ciclos por hora (CPH);
• Configurações de exibição de temperatura ambiente;
• Exibição de temperatura em ^C ou ^F;
• As configurações do usuário são salvas mesmo se a energia for interrompida;
• Função de proteção contra congelamento disponível;
• Você pode bloquear o teclado inteiro ou certas teclas, por meio das configurações do instalador;
• Limites (limites) podem ser definidos para aquecer e resfriar os pontos de ajuste para economizar energia;
Dados Técnicos:
Fonte de alimentação: 220V – 50/60Hz
Fonte de alimentação: 220 (+ 10%, -15%) V CA
Reinicialização do ponto de ajuste para economia de energia: Sim
Modo de ventilação apenas: Sim
Opção de ventilador manual / automático: Sim
Opção de sensor remoto: Sim
Algoritmo de controle: PI, saída liga / desliga
Precisão: +/- 1 ° C a 21 ° C
Ciclos de operação: 100.000
Faixa para pontos de ajuste: 10 ~ 32 ^C
Faixa de exibição: 0 ~ 37 ^C
Instalação:
Observação: O termostato precisa ser instalado na parede em uma posição de boa circulação de ar e a 1,5 metros do chão para uma captação da temperatura. Não posicionar o termostato perto de janelas ou portas, de lugares quente ou frio e longe de raios solares.
Instala-se em caixa de 86 x 86 mm ou caixa de 2 x 4 polegadas;
Classe de proteção IP20
Temperatura de operação: 18 ~ 49 ^C
Temperatura de envio: 35 ~ 65^C
Umidade relativa 5 ~ 90%.
Designações de terminais (Diagrama Elétrico) - 12 Pinos
1 - Cc - Fechar válvula de resfriamento
2 - Y - Abertura da válvula de resfriamento
3 - L - Alimentação de tensão de linha
4 - Ch / Cc - Fechamento da válvula de aquecimento / resfriamento
5 - W / Y - Abertura da válvula de aquecimento / resfriamento
6 - N - Conexão neutra de tensão de linha
7 - Gh - Relé para alta velocidade do ventilador
8 - Gm - Relé para velocidade média do ventilador
9 - Gl - Relé para baixa velocidade do ventilador
10 - Sc - Conexão comum para sensor remoto e reinicialização remota
11 - RSB - Reinicialização remota para economia de energia
12 - Ra - Sensor Remoto
Conexões:
O acesso aos bornes de conexão é feito através de um parafuso na parte superior do termostato. - Somente pessoal especializado deve efetuar a instalação. - Desligar a energia antes de efetuar a instalação.
