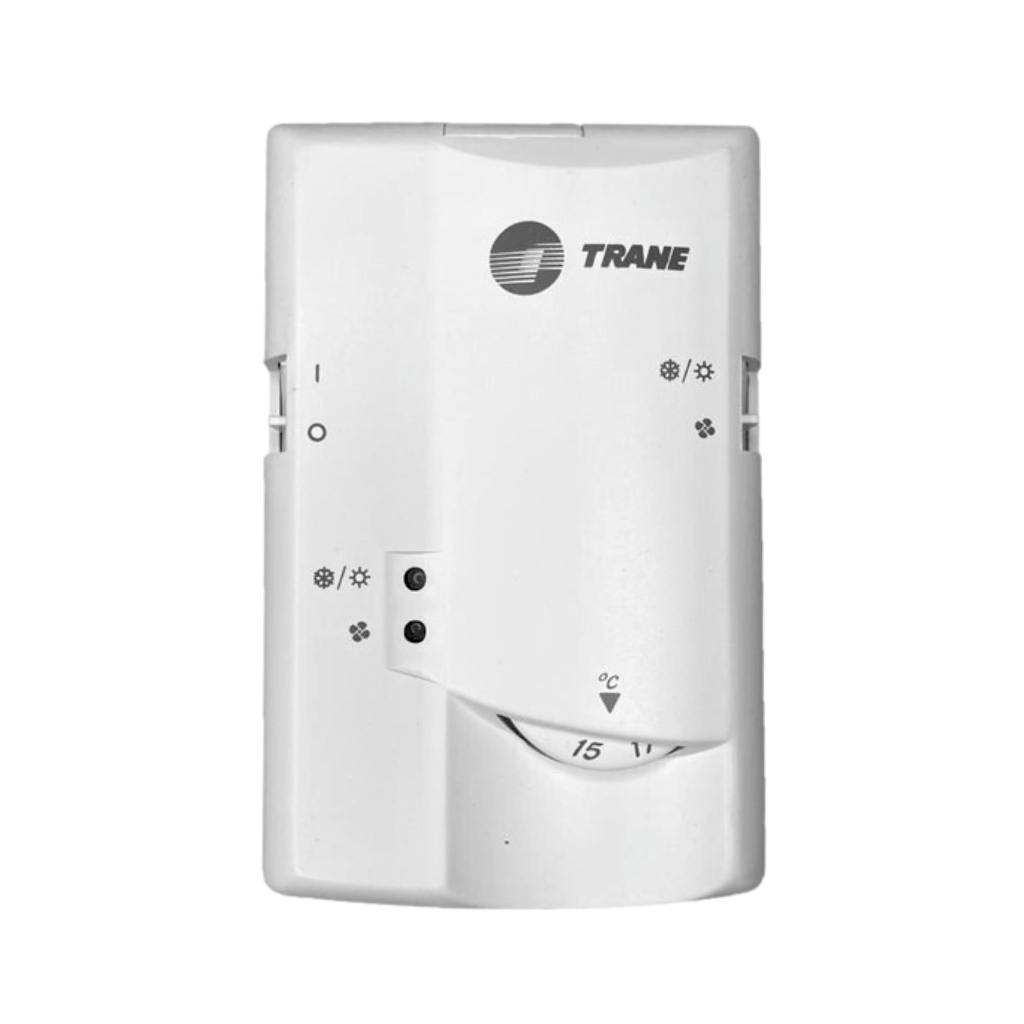

Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 - THT90006P
PARA QUE SERVE?
O Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 - THT90006P é um controlador de temperatura desenvolvido para aplicações em sistemas de climatização, refrigeração comercial e HVAC industrial. Sua principal função é monitorar as variações térmicas do ambiente e realizar o acionamento automático dos estágios de refrigeração e ventilação, mantendo a temperatura dentro da faixa programada com maior precisão e estabilidade operacional.
Projetado para aplicações profissionais, o termostato Trane THT90006P oferece controle eficiente para sistemas que exigem resposta rápida, economia energética e confiabilidade contínua. Seu algoritmo de controle PI proporciona melhor gerenciamento térmico, reduzindo oscilações de temperatura e aumentando o desempenho dos equipamentos.
O modelo TVC-PI1-02 24V é amplamente utilizado por técnicos e empresas especializadas em manutenção HVAC, refrigeração industrial e automação térmica, sendo uma excelente opção para reposição original em sistemas Trane e aplicações compatíveis.
ONDE E EM QUAIS SISTEMAS UTILIZAR?
O Termostato SCE Trane 24V THT90006P 2 Estágios pode ser aplicado em diversos sistemas de refrigeração e climatização que necessitam de controle térmico preciso com acionamento de múltiplos estágios de refrigeração.
Aplicações recomendadas:
- Sistemas de climatização comercial — utilizado em câmaras frigoríficas, resfriadores de leite, máquinas de sorvete, expositores refrigerados e balcões frigoríficos.
- Sistemas HVAC industriais — aplicado em chillers, fan coils, rooftops, unidades de tratamento de ar (UTA) e sistemas centrais de climatização.
- Refrigeração industrial — utilizado em equipamentos com controle térmico contínuo em indústrias alimentícias, farmacêuticas e químicas.
- Climatização de ambientes comerciais — aplicado em escritórios, centros comerciais, supermercados, laboratórios e ambientes com necessidade de controle preciso de temperatura.
- Equipamentos de refrigeração profissional — utilizado em splitões, sistemas piso-teto, evaporadoras e unidades condensadoras compatíveis com controle 24VAC.
- Projetos de retrofit e manutenção HVAC — ideal para substituição de termostatos originais em equipamentos Trane e sistemas compatíveis.
INFORMAÇÕES TÉCNICAS:
- Modelo: TVC-PI1-02 (TVCPI102)
- Código da peça: THT90006P
- Marca: SCE - Trane
- Tipo: Termostato Analógico 1 Estágio de Ventilação e 2 Estágio de Refrigeração
- Fonte de alimentação: 24 (+ 410%, -15%) V CA;
- Consumo: 2VA;
- Escala: 15 a 31°C;
- Modo de ventilação apenas: Sim;
- Opção de ventilador manual / automático: Não;
- Opção de sensor remoto: Sim;
- Contato do relé: 7A (Resistivo);
- Corrente Max. Comando: 3,5A (recomendações do fabricante para maior vida útil);
- Algoritmo de controle: PI, saída liga / desliga;
- Precisão: +/- 1 °C;
- Acompanha manual de instruções e instalação do produto.
DESIGNAÇÕES DE TERMINAIS (DIAGRAMA ELÉTRICO) - 5 CONTATOS:
1 - Alimentação 24VAC
2 - Alimentação 24VAC
3 - Saída de Ventilação
4 - Saída de Refrigeração
5 - Resfriamento 1
6 - Resfriamento 2
7 - Contato NF Ventilador
8 - Contato NF Ventilador
INSTALAÇÃO E CONEXÕES:
O termostato precisa ser instalado na parede em uma posição de boa circulação de ar e a 1,5 metros do chão para uma captação da temperatura. Não posicionar o termostato perto de janelas ou portas, de lugares quente ou frio e longe de raios solares.
O acesso aos bornes de conexão é feito através de um parafuso na parte superior do termostato. - Somente pessoal especializado deve efetuar a instalação. - Desligar a energia antes de efetuar a instalação.
CARACTERÍSTICAS:
- Controle com 2 estágios de refrigeração - Permite acionamento mais eficiente e gradual do sistema, melhorando o desempenho térmico do equipamento.
- Alimentação em 24VAC - Compatível com diversos sistemas HVAC e equipamentos de climatização profissional.
- Algoritmo PI de controle térmico - Oferece maior estabilidade na temperatura e reduz oscilações excessivas durante a operação.
- Compatibilidade com sistemas Trane - Desenvolvido para aplicações originais da marca, garantindo melhor integração e confiabilidade.
- Suporte para sensor remoto - Permite maior flexibilidade em aplicações específicas de controle térmico.
- Estrutura compacta e robusta - Ideal para aplicações industriais e comerciais que exigem durabilidade e segurança operacional.
BENEFÍCIOS:
- Maior precisão no controle da temperatura - Mantém ambientes e equipamentos dentro da faixa térmica ideal.
- Melhor eficiência energética do sistema - Os dois estágios ajudam a otimizar os ciclos de refrigeração e reduzir consumo excessivo.
- Redução de desgaste dos componentes - O acionamento inteligente evita partidas bruscas e prolonga a vida útil do sistema.
- Reposição original e confiável - Produto desenvolvido para aplicações profissionais em climatização e refrigeração.
- Maior estabilidade operacional - Excelente para ambientes que exigem controle térmico contínuo e preciso.
DICAS DE UTILIZAÇÃO:
- Instale o termostato em local com boa circulação de ar - Evite proximidade com janelas, portas ou fontes de calor para garantir leitura correta da temperatura.
- Realize a instalação com o sistema desligado - A prática garante maior segurança elétrica durante a manutenção.
- Utilize mão de obra especializada - A instalação correta garante melhor desempenho e evita falhas operacionais.
- Verifique a compatibilidade elétrica do equipamento - Confirme a alimentação 24VAC antes da instalação.
- Faça manutenção preventiva periódica - A inspeção dos contatos e conexões ajuda a prolongar a vida útil do termostato.
PERGUNTAS FREQUENTES
1. O Termostato SCE Trane THT90006P é compatível com quais equipamentos?
O Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 THT90006P pode ser utilizado em sistemas HVAC, chillers, splitões, fan coils, câmaras frigoríficas e equipamentos de refrigeração compatíveis com controle 24VAC.
2. Qual a vantagem de um Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 - THT90006P com dois estágios de refrigeração?
Os dois estágios permitem melhor gerenciamento da carga térmica, reduzindo oscilações de temperatura e melhorando a eficiência operacional do sistema.
3. O Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 - THT90006P possui saída para ventilação?
Sim. O modelo TVC-PI1-02 possui estágio dedicado para ventilação, permitindo controle integrado do sistema HVAC.
4. Esse Termostato SCE Trane 2 Estágios 24V TVC-PI1-02 - THT90006P ajuda na economia de energia?
Sim. O controle por estágios melhora o gerenciamento da refrigeração e reduz acionamentos desnecessários, contribuindo para maior eficiência energética.
