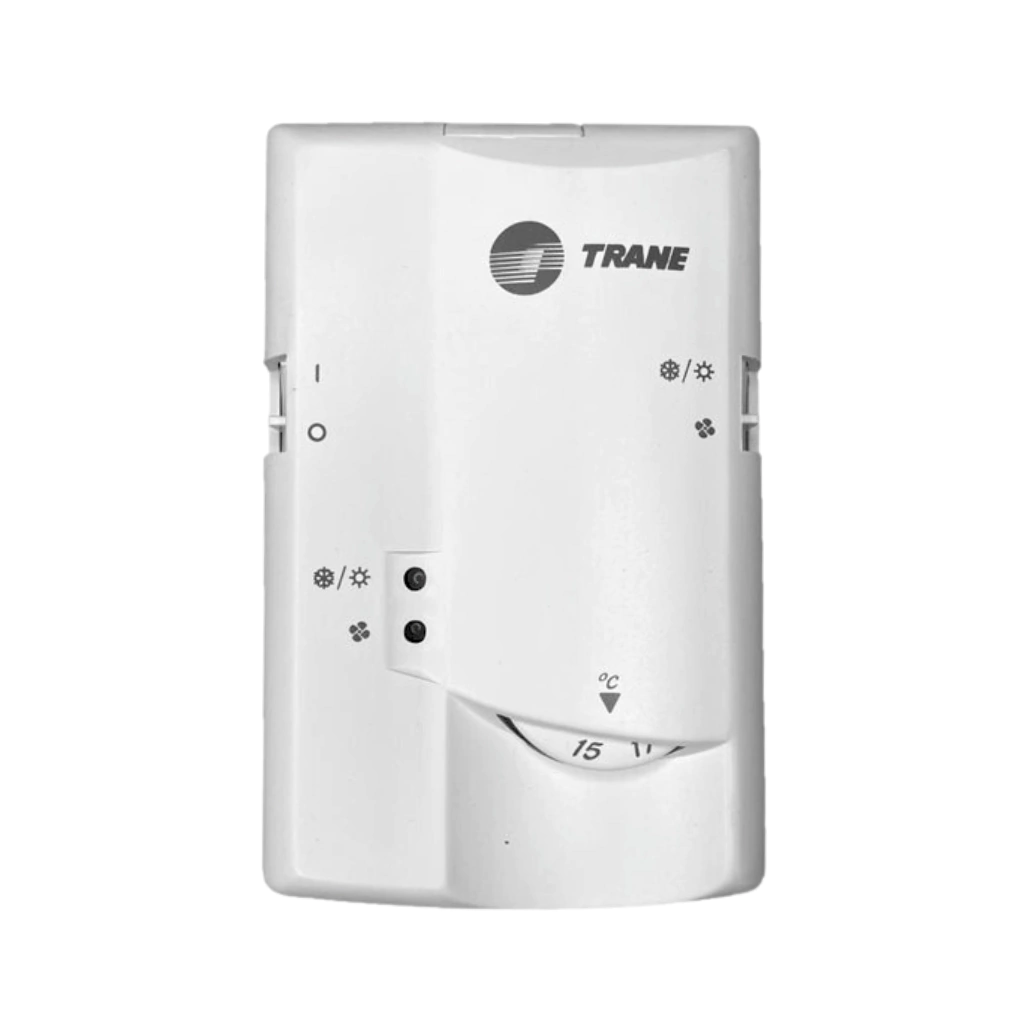

Termostato SCE Trane 1 Estágio 220V TVC-PI1-01 THT00022B
PARA QUE SERVE?
O Termostato SCE Trane 1 Estágio 220V TVC-PI1-01 THT00022B é um componente utilizado na automatização dos processos, com a função principal de detectar variações de temperatura e corrigir essas amplitudes, mantendo a atmosfera dentro de uma faixa aceitável previamente programada.
Muito utilizado em sistemas HVAC, chillers, unidades de climatização e equipamentos industriais, o termostato SCE Trane oferece controle seguro e preciso da temperatura, contribuindo diretamente para o desempenho do sistema, economia energética e aumento da vida útil dos componentes.
Sua construção robusta e compatibilidade com equipamentos Trane tornam essa peça ideal para profissionais técnicos que buscam reposição original e desempenho confiável em operações críticas de refrigeração e climatização.
ONDE E EM QUAIS SISTEMAS UTILIZAR?
O Termostato SCE Trane 220V THT00022B pode ser utilizado em diversos sistemas de refrigeração comercial, industrial e climatização, especialmente em equipamentos que necessitam de controle térmico eficiente e resposta precisa.
Aplicações indicadas:
- Sistemas de climatização comercial — utilizado em câmaras frigoríficas, resfriadores de leite, máquinas de sorvete, expositores refrigerados e balcões frigoríficos.
- Sistemas HVAC industriais — aplicado em chillers, fan coils, rooftops, unidades de tratamento de ar (UTA) e sistemas centrais de climatização.
- Refrigeração industrial — utilizado em equipamentos com controle térmico contínuo em indústrias alimentícias, farmacêuticas e químicas.
- Climatização de ambientes comerciais — aplicado em escritórios, centros comerciais, supermercados, laboratórios e ambientes com necessidade de controle preciso de temperatura.
- Equipamentos de refrigeração profissional — utilizado em splitões, sistemas piso-teto, evaporadoras e unidades condensadoras compatíveis com controle 24VAC.
- Projetos de retrofit e manutenção HVAC — ideal para substituição de termostatos originais em equipamentos Trane e sistemas compatíveis.
INFORMAÇÕES TÉCNICAS:

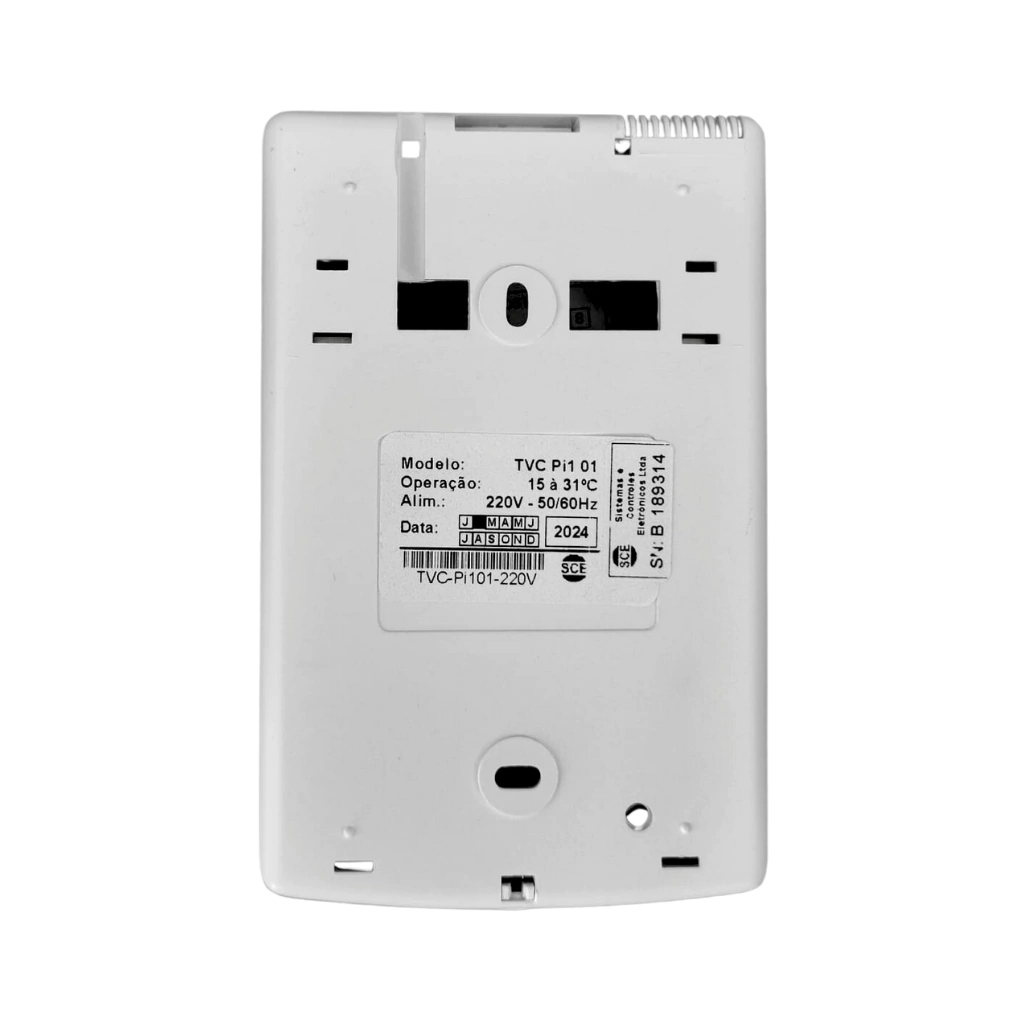

- Modelo: TVC-PI1-01 (TVCPI101)
- Código da peça: THT00022B
- Marca: Trane
- Linha: SCE
- Tipo: Termostato Analógico 1 Estágio de Ventilação e 1 Estágio de Refrigeração
- Tensão: 220V
- Fonte de alimentação: 220 (+ 10%, -15%) V CA;
- Consumo: 2VA;
- Escala: 15 a 31°C;
- Modo de ventilação apenas: Sim;
- Opção de ventilador manual / automático: Não;
- Opção de sensor remoto: Sim;
- Contato do relé: 7A (Resistivo);
- Corrente Max. Comando: 3,5A (recomendações do fabricante para maior vida útil);
- Algoritmo de controle: PI, saída liga / desliga;
- Precisão: +/- 1 °C;
- Acompanha manual de instruções e instalação do produto.
DESIGNAÇÕES DE TERMINAIS (DIAGRAMA ELÉTRICO) - 5 CONTATOS:
1 - Alimentação 220V
2 - Alimentação 220V
3 - Saída de Ventilação
4 - Saída de Refrigeração
5 - Abertura da válvula / Acionamento do Compressor / Resfriamento
7 - Contato NF Ventilador
8 - Contato NF Ventilador
INSTALAÇÃO E CONEXÕES
O termostato precisa ser instalado na parede em uma posição de boa circulação de ar e a 1,5 metros do chão para uma captação da temperatura.
Não posicionar o termostato perto de janelas ou portas, de lugares quente ou frio e longe de raios solares.
O acesso aos bornes de conexão é feito através de um parafuso na parte superior do termostato. - Somente pessoal especializado deve efetuar a instalação. - Desligar a energia antes de efetuar a instalação.
CARACTERÍSTICAS:
- Controle preciso de temperatura - Permite acionamento eficiente dos sistemas conforme a necessidade térmica do ambiente ou equipamento.
- Compatibilidade com sistemas Trane - Desenvolvido para aplicações específicas da marca, garantindo integração e funcionamento correto.
- Construção robusta para uso profissional - Ideal para ambientes industriais e aplicações contínuas em sistemas de climatização.
- Operação em 220V - Compatível com instalações industriais e comerciais de refrigeração.
- Sistema de 1 estágio - Oferece controle simples e eficiente para acionamento térmico em aplicações específicas.
BENEFÍCIOS:
- Maior eficiência operacional - Ajuda a manter a estabilidade térmica dos equipamentos, reduzindo oscilações de temperatura.
- Redução de falhas no sistema - O controle térmico adequado evita sobrecargas e aumenta a vida útil dos componentes.
- Reposição segura e confiável - Produto original Trane com especificações técnicas compatíveis.
- Facilidade na manutenção - Instalação prática para técnicos especializados em refrigeração e HVAC.
- Melhor desempenho energético - Contribui para ciclos de operação mais eficientes e econômicos.
DICAS DE UTILIZAÇÃO:
- Verifique a compatibilidade antes da instalação - Confirme o código THT00022B e o modelo TVC-PI1-01 no equipamento original.
- Realize a instalação com o sistema desligado - Evita danos elétricos e garante maior segurança durante a manutenção.
- Utilize ferramentas adequadas - A instalação correta preserva os contatos e o desempenho do termostato.
- Faça inspeções periódicas - A manutenção preventiva ajuda a identificar desgaste e garantir funcionamento contínuo.
- Conte com suporte técnico especializado - Em caso de dúvidas sobre aplicação ou compatibilidade, consulte uma equipe técnica qualificada.
PERGUNTAS FREQUENTES
1. O Termostato SCE Trane THT00022B é original?
Sim. O Termostato SCE Trane 1 Estágio 220V TVC-PI1-01 THT00022B é um produto original, desenvolvido para aplicações em sistemas de climatização e refrigeração da marca Trane.
2. Em quais equipamentos posso utilizar esse termostato Trane 220V?
Esse termostato pode ser aplicado em chillers, sistemas HVAC, equipamentos de climatização industrial e sistemas de controle térmico compatíveis com a especificação TVC-PI1-01.
3. Posso substituir outro modelo pelo TVC-PI1-01?
A substituição depende da compatibilidade elétrica e técnica do equipamento. O ideal é sempre validar o código original da peça ou consultar um técnico especializado antes da instalação.
4. O Termostato SCE Trane 220V exige instalação técnica?
Sim. A instalação deve ser realizada por um profissional qualificado em refrigeração ou automação HVAC, garantindo segurança elétrica, configuração correta e funcionamento adequado do sistema.
INFORMAÇÕES ADICIONAIS:
- Garantia de 90 dias;
- 7 Dias para Trocas e Devoluções;
- Produtos a Pronta Entrega com Nota Fiscal;
- Retirada Imediata na Loja Física Localizada em São Paulo/SP;
- Enviamos Todos os Pedidos em Até 24 Horas por Correios e Transportadoras.
Imagens meramente ilustrativas.
Garantia não cobre defeitos por mau uso.
