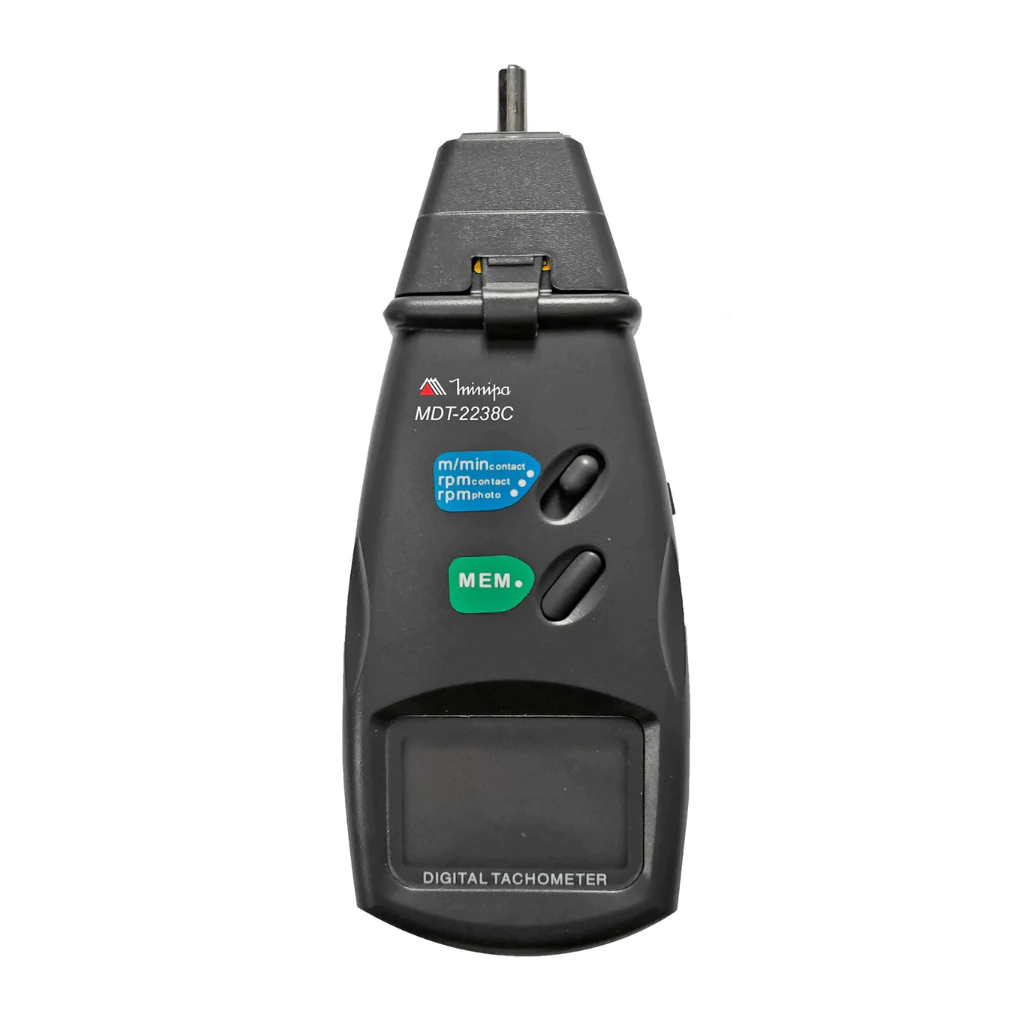

O Tacômetro Digital MINIPA MDT-2238C é um instrumento de precisão projetado para medir a velocidade de rotação (RPM) de eixos de máquinas, ventiladores, bombas e compressores. Para o técnico em refrigeração industrial e HVAC, medir o RPM é crucial para:
O MDT-2238C oferece medição nos modos Foto (ótica) e Contato, proporcionando a versatilidade necessária para acessar diferentes tipos de eixos em campo.
O Tacômetro MDT-2238C é uma ferramenta fundamental em qualquer sistema onde o RPM do motor é uma variável crítica para o desempenho.
- Sistemas de Arrefecimento e Climatização: Essencial para medir a rotação de hélices e ventiladores (Axiais ou Centrifugos) em torres de resfriamento e condensadores de chillers, garantindo o fluxo de ar correto.
- Bombas Hidráulicas e de Água Gelada: Utilizado para verificar o RPM de motores de bombas no circuito de água gelada e condensação, onde a rotação incorreta afeta a vazão e a capacidade de transferência de calor.
- Compressores Industriais: Aplicável na medição da rotação de compressores acionados por correia ou diretamente acoplados (quando o acesso ao eixo ou a polia é possível), auxiliando no diagnóstico de patinamento de correias.
- Máquinas e Equipamentos Rotativos: Pode ser usado em polias, correias, eixos de motores elétricos em geral, garantindo que a velocidade angular de operação esteja dentro da tolerância.
- Versatilidade Foto/Contato: Oferece duas opções de medição em um único aparelho. O modo Foto (sem contato) é ideal para eixos de difícil acesso, e o modo Contato garante precisão em baixas rotações e medição de velocidade de superfície (m/min).
- Alta Faixa de Medição (Até 99.999 RPM): Cobre a vasta maioria das velocidades de rotação encontradas em ventiladores industriais e motores elétricos de alta velocidade em sistemas de climatização.
- Função Contador (Totalizador): Permite contar o número de eventos, como o ciclo de operações, útil para monitorar a frequência de acionamento em certos componentes do chiller.
- Memória para Máximo/Mínimo: Permite ao técnico capturar variações de velocidade durante o teste de start-up ou shut-down de um compressor ou motor, facilitando a identificação de picos e quedas.
- Diagnóstico Preciso de Eficiência: A medição exata do RPM permite ao técnico em HVAC identificar se um ventilador está girando mais lentamente devido a problemas de correia, capacitor ou motor, o que impacta diretamente na eficiência energética e capacidade do chiller.
- Prevenção de Falha em Bombas: Confirma se as bombas de água gelada estão na rotação ideal, prevenindo a cavitação ou a vazão insuficiente que pode levar a alarmes de baixa pressão e desligamento do sistema de refrigeração.
- Segurança e Agilidade (Modo Foto): O modo sem contato é mais seguro e rápido para medir eixos em movimento, pois não exige o toque na peça, reduzindo o risco e o tempo de troubleshooting no ambiente industrial.
- Versatilidade para Diferentes Componentes: Por medir tanto por foto quanto por contato, o MDT-2238C é o único instrumento necessário para verificar a rotação em todos os componentes rotativos do sistema de climatização.
- Medição em Ventiladores Grandes: No modo Foto, use a fita refletiva fornecida na ponta da pá do ventilador de condensador. Mantenha o tacômetro apontado para a fita a uma distância segura para obter o RPM exato.
- Verificação de Correias: Use o modo Contato para medir a velocidade de superfície das correias (em m/min), ajudando a diagnosticar patinamento ou desgaste que afetam a rotação de motores de bomba ou ventiladores.
- Diagnóstico de Rolamentos: Durante a medição, monitore a função Máximo/Mínimo. Grandes variações de RPM em regime podem ser um indicativo de desalinhamento ou falha iminente de rolamentos do motor do compressor.
- Comissionamento de VFDs: Após a configuração de um Inversor de Frequência (VFD), utilize o tacômetro para confirmar se a frequência de saída do VFD está, de fato, gerando o RPM desejado no motor do compressor ou bomba.
1.Qual a diferença entre a medição Foto e Contato no Tacômetro MDT-2238C?
O modo Foto (óptico) mede o RPM sem contato físico, utilizando um laser e uma fita refletiva no eixo. O modo Contato utiliza um adaptador de borracha que toca o eixo, ideal para baixas rotações ou para medir a velocidade linear de superfície (m/min), crucial para correias.
2.Por que é importante medir o RPM dos ventiladores de um chiller?
A rotação correta do ventilador de condensador é essencial para garantir a transferência de calor. Se o RPM estiver baixo, a pressão de condensação sobe, diminuindo a eficiência do chiller e podendo levar a desligamentos.
3.Posso usar o MDT-2238C em eixos de difícil acesso em compressores?
Sim, o modo Foto foi desenvolvido exatamente para isso. Ao aplicar a fita refletiva e apontar o laser, o técnico pode medir o RPM de eixos inacessíveis, mantendo uma distância segura do equipamento em movimento.
4.O que a função "Contador de Eventos" do Tacômetro Minipa faz?
Ela permite que o instrumento conte o número de voltas ou ciclos. Embora não seja o uso mais comum em RPM, pode ser usado para monitorar ciclos de partida/parada ou totalizar eventos específicos em um período de teste.
5.O Tacômetro ajuda no diagnóstico de problemas de correias em bombas de água gelada?
Sim. Se a rotação medida no motor da bomba for maior do que a medida na polia da bomba (ou se a velocidade de superfície da correia estiver baixa), isso é um forte indício de patinamento da correia, exigindo a troca ou o tensionamento.
