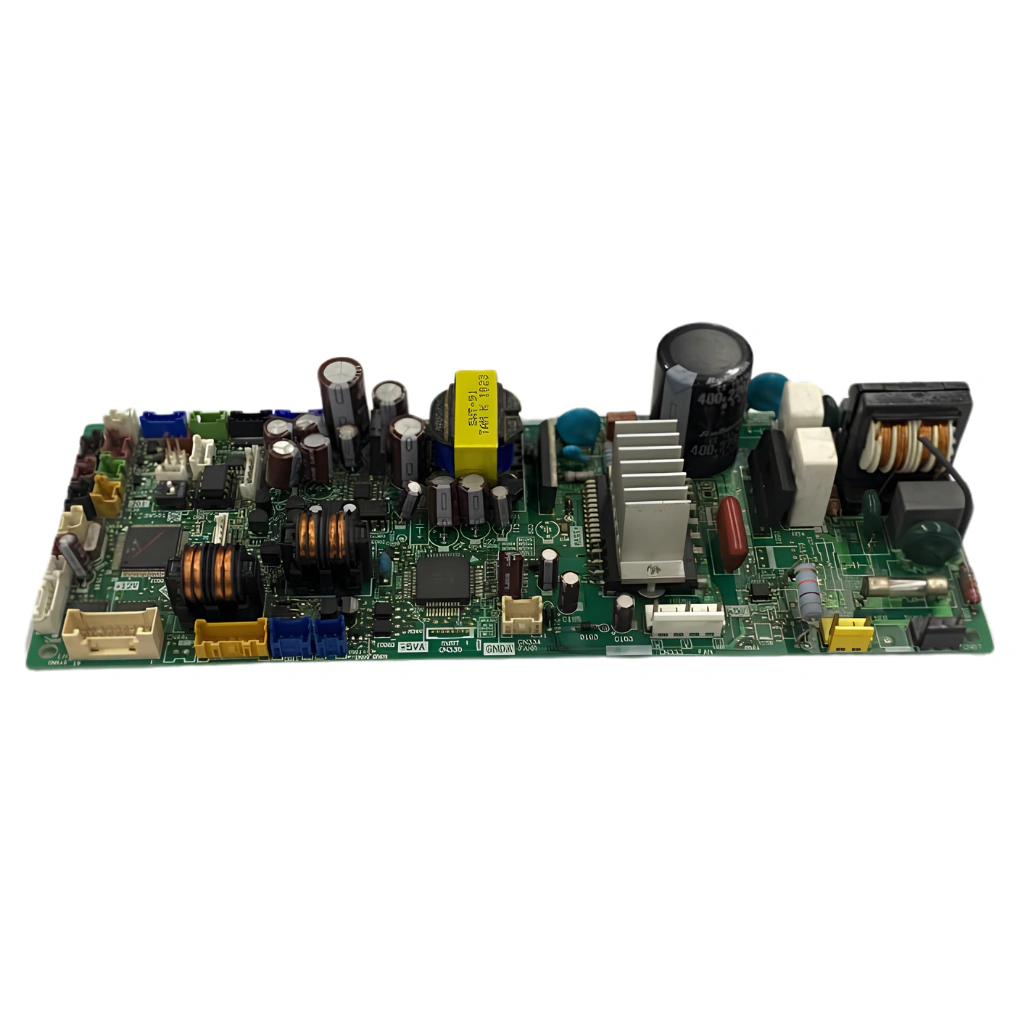

A Placa VRF Toshiba - Modelo MCC-1570 é o Módulo Principal de Controle (PCB), atuando como o verdadeiro "cérebro" da unidade externa (condensadora) de um sistema de Fluxo de Refrigerante Variável (VRF) da Toshiba. Sua função é crítica, pois ela:
Em resumo, a MCC-1570 garante que o sistema VRF opere com máxima eficiência energética (EER/COP) e que a capacidade de climatização entregue seja exatamente a solicitada. Sua falha resulta na paralisação total do sistema.
Esta Placa Principal de Controle VRF Toshiba é uma peça de reposição de altíssima especificidade, projetada exclusivamente para as unidades condensadoras (Unidades Externas) de sistemas VRF Toshiba.
- Compatibilidade Exata: Destinada a modelos específicos de sistemas Toshiba VRF que utilizam o Part Number MCC-1570 (o técnico deve confirmar a compatibilidade pelo catálogo de peças ou pela placa danificada).
- Aplicações: Edifícios comerciais, hospitais, hotéis e grandes instalações industriais que dependem da tecnologia VRF para climatização.
- Sintomas de Falha: Substituição indispensável quando a unidade externa não liga, apresenta falhas persistentes de comunicação (códigos de erro E03, E04, E10 de comunicação) ou falhas no acionamento do compressor sem causa aparente nos módulos de potência.
- Microprocessador de Alta Performance: Contém o firmware original Toshiba, calibrado para gerenciar com precisão a lógica complexa do sistema Inverter/VRF, otimizando o consumo de energia.
- Conectores e Terminais OEM: Possui conectores exatos (pinagem e formato) para os chicotes elétricos, sensores e módulos de potência da unidade Toshiba, garantindo um encaixe seguro e confiável.
- Integração de Protocolo de Comunicação: Hardware dedicado para gerenciar o protocolo de dados, garantindo que a troca de informações entre unidades externas, internas e o BMS ocorra sem falhas.
- Qualidade Original Toshiba: A peça genuína garante a durabilidade e a resistência necessárias para operar em ambientes externos e sob as variações térmicas e elétricas típicas da condensadora.
- Resolução de Falhas Críticas de Comunicação: É a solução primária para códigos de erro persistentes relacionados à comunicação (falha de TCC-Link) e à lógica de controle.
- Eficiência Energética Restaurada: Um módulo de controle funcional garante que o compressor opere na frequência exata exigida, restaurando a eficiência nominal (EER/COP) do sistema VRF Toshiba.
- Controle Operacional Completo: Permite o diagnóstico e o monitoramento total dos parâmetros operacionais, essencial para a manutenção preditiva e corretiva do técnico especializado.
- Segurança da Instalação: O uso da peça original MCC-1570 assegura que o sistema de segurança (proteção contra alta pressão, alta temperatura de descarga) da Toshiba funcione conforme projetado.
- Proteção ESD (Descarga Eletrostática): Sempre manipule a placa MCC-1570 com pulseira antiestática ou utilizando procedimentos de aterramento. Esta é uma peça extremamente sensível à eletricidade estática.
- Corte de Energia Total: Certifique-se de que a unidade condensadora esteja completamente desenergizada (chave geral desligada e capacitores descarregados) antes de iniciar a substituição para evitar choque elétrico e queima da nova placa.
- Documentação de Conexões: Antes de remover o módulo danificado, fotografe detalhadamente todos os chicotes e conectores (sensores, comunicação, potência) para garantir a correta recolocação na nova placa. A inversão de um conector pode queimar a peça instantaneamente.
- Verificação da Causa Raiz: Se a placa queimou, inspecione a fonte de alimentação (Placa Filtro, Tensão de Entrada) e o Módulo Inverter (IPM) antes de ligar a nova MCC-1570. Fugas de tensão ou IGBTs em curto podem queimar a placa de controle novamente.
1. O que pode causar a queima da Placa Principal MCC-1570?
A queima da Placa VRF Toshiba MCC-1570 é tipicamente causada por: surtos elétricos (descargas atmosféricas ou problemas na rede), falha de algum componente adjacente (e.g., curto-circuito em um sensor ou em um Módulo Inverter) que retroalimenta a tensão, ou falha na Placa Filtro (se presente) que não filtrou o ruído elétrico.
2. Esta placa substitui qualquer outra Placa VRF da Toshiba?
Não. O Part Number MCC-1570 é um código de calibração e hardware único. Ele não é intercambiável com outras Placas Principais VRF (como MCC-1439, que é um Filtro, ou outros modelos de controle). Para a correta reposição, o técnico deve sempre confirmar que o modelo da unidade externa VRF exige exatamente o código MCC-1570.
3. Preciso reconfigurar alguma coisa após instalar a nova Placa MCC-1570?
Sim. Após a instalação física, o técnico geralmente precisará configurar o endereço da unidade externa, o número de compressores ou o número de unidades internas conectadas, dependendo do modelo Toshiba. A nova placa vem com o firmware de fábrica, mas a parametrização é crucial para que ela reconheça o sistema específico onde está instalada.
- Garantia de 90 dias;
- 7 Dias para Trocas e Devoluções;
- Produtos a Pronta Entrega com Nota Fiscal;
- Retirada Imediata na Loja Física Localizada em São Paulo/SP;
- Enviamos Todos os Pedidos em Até 24 Horas por Correios e Transportadoras.
Imagens Ilustrativas.
Garantia não cobre defeitos por mau uso.
