Manifold com Glicerina R410A R-407C R22 + 3 Mangueiras 90cm | Friven CT 536

Manifold com Glicerina R410A R-407C R22 + 3 Mangueiras 90cm | Friven CT 536

PARA QUE SERVE?

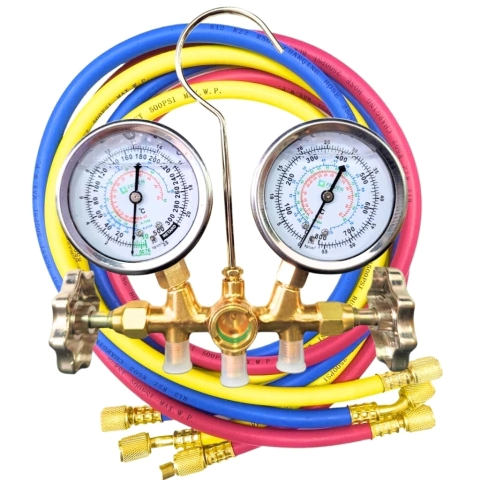

O Conjunto Manifold CT 536 com Glicerina da Friven é a ferramenta central de serviço técnico para qualquer profissional que trabalhe com sistemas de refrigeração e ar-condicionado. Seu objetivo principal é possibilitar ao técnico refrigerista o controle completo do ciclo frigorífico durante os procedimentos de instalação e manutenção: medir simultaneamente a pressão do lado de baixa (sucção do compressor) e do lado de alta (descarga do compressor), executar a carga controlada de fluido refrigerante, realizar a evacuação do sistema com bomba de vácuo e diagnosticar falhas como pressão fora da faixa, vazamento de gás, carga insuficiente ou excesso de fluido.

O diferencial desta versão é o preenchimento interno dos manômetros com glicerina. Esse fluido viscoso atua como amortecedor de vibrações mecânicas, estabilizando o ponteiro durante a leitura e eliminando a oscilação causada por variações bruscas de pressão. O resultado é uma leitura mais confiável e precisa em campo — condição essencial para um diagnóstico correto e uma carga de gás dentro dos parâmetros especificados pelo fabricante do equipamento.

Compatível com os refrigerantes R-22, R-407C e R-410A, o conjunto atende à maior parte dos equipamentos de ar-condicionado split, sistemas inverter e refrigeração comercial presentes no parque instalado brasileiro.

ONDE E EM QUAIS SISTEMAS UTILIZAR?

O manifold é ferramenta indispensável em qualquer serviço de instalação, manutenção preventiva ou corretiva em sistemas de refrigeração e climatização que utilizem os gases R-22, R-407C ou R-410A. Pode ser aplicado por técnicos refrigeristas, instaladores de ar-condicionado e equipes de manutenção industrial. Abaixo as principais aplicações:

• Ar-condicionado split residencial — instalação, recarga de gás e diagnóstico em modelos convencionais e inverter compatíveis com R-22 ou R-410A
• Ar-condicionado split comercial — cassete, piso-teto, duto e multi-splits com carga de R-22, R-407C ou R-410A
• Sistemas com refrigerante R-407C — equipamentos de refrigeração comercial e sistemas de climatização que utilizam esse fluido de transição
• Sistemas de refrigeração comercial — câmaras frias, vitrines refrigeradas e equipamentos de pequeno e médio porte compatíveis com os gases suportados
• Processo de evacuação/vácuo — conexão à bomba de vácuo pela mangueira central para retirada de ar e umidade antes da carga de fluido
• Diagnóstico técnico — verificação das pressões de trabalho (alta e baixa) para identificar falhas no compressor, válvulas, expansor ou carga de gás fora do especificado
• Recolhimento de fluido refrigerante — conexão a recolhedoras portáteis para recuperação segura do gás antes de intervenções no sistema

INFORMAÇÕES TÉCNICAS:

Nota técnica: Para utilização com o gás R-410A, que opera em pressões significativamente superiores ao R-22, confirme que as mangueiras e conexões do conjunto são certificadas para a faixa de pressão do R-410A (800–4.000 PSI). Mangueiras destinadas exclusivamente a R-22 (faixa de 600–3.000 PSI) não são adequadas para uso com R-410A.

CARACTERÍSTICAS

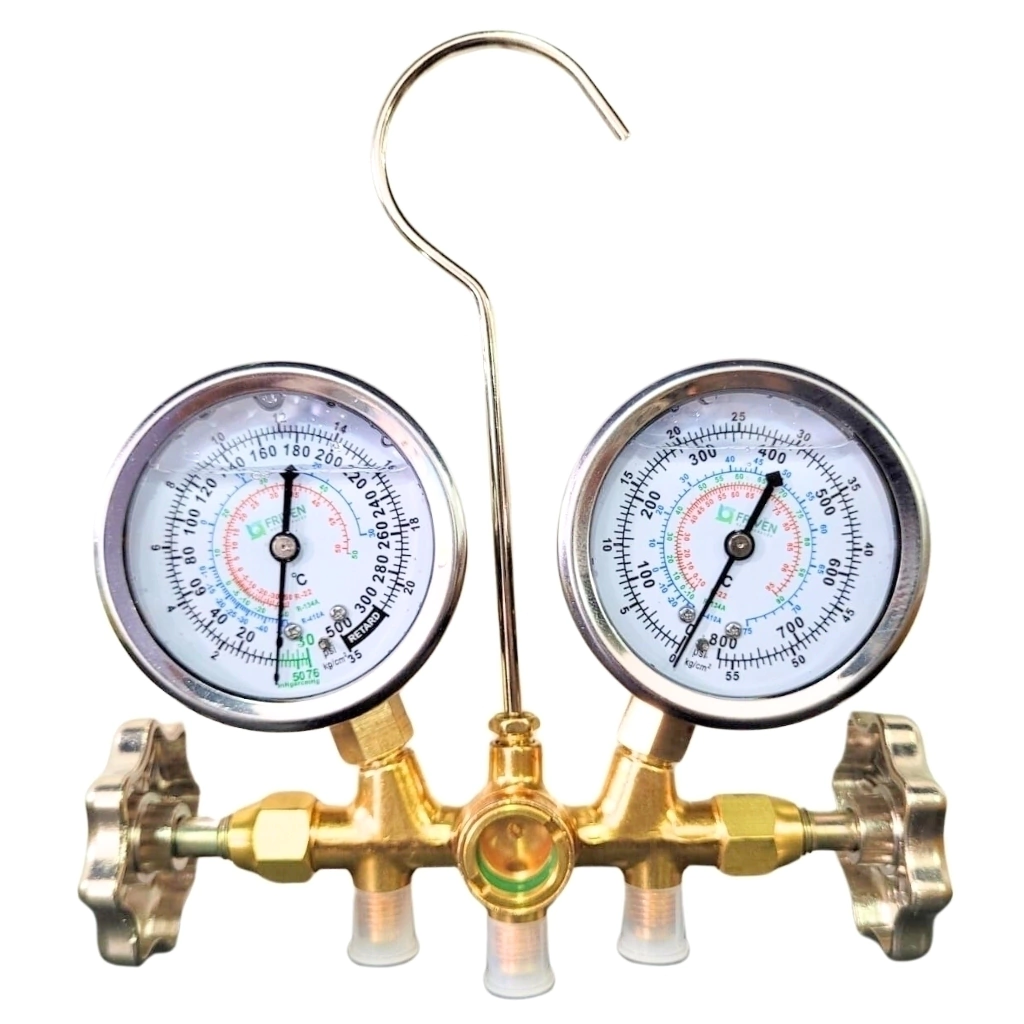

- Manômetros com glicerina — leitura estável mesmo sob vibração: O preenchimento dos manômetros com glicerina é o principal diferencial desta versão em relação aos manifolds com manômetros a seco. A glicerina age como fluido amortecedor, absorvendo as vibrações mecânicas transmitidas pelo compressor, pelas mangueiras e pelo próprio manuseio do equipamento. O resultado é um ponteiro estável, sem oscilações bruscas, que permite ao técnico realizar uma leitura confiável da pressão.

- Vedação dupla O'RING — controle de fluxo preciso e sem vazamento: As válvulas do manifold são vedadas com sistema duplo de O'RING, o que garante estanqueidade no controle do fluxo de refrigerante entre as linhas de alta pressão, baixa pressão e serviço. Essa vedação reduz o risco de vazamentos durante a carga e o vácuo, evita contaminação cruzada entre as linhas e assegura a durabilidade das vedações mesmo após uso frequente e exposição a diferentes fluidos refrigerantes.

- Compatibilidade tripla — R-22, R-407C e R-410A em um único equipamento: A cobertura de três dos mais relevantes gases refrigerantes do parque instalado brasileiro torna este manifold uma ferramenta única e versátil para técnicos que atendem sistemas de diferentes gerações. Desde equipamentos mais antigos com R-22 ainda em operação, passando por sistemas de transição com R-407C, até os modernos splits e inversores com R-410A.

- Kit completo com 3 mangueiras de 90 cm — pronto para uso imediato: O conjunto sai de fábrica com as três mangueiras de serviço (alta, baixa e central) com 90 cm de comprimento e conexões 1/4" SAE, permitindo ao técnico iniciar o trabalho sem necessidade de compras adicionais. As mangueiras têm reforço interno compatível com a faixa de pressão de trabalho do R-410A (até 4.000 PSI).

BENEFÍCIOS

- Diagnóstico técnico mais seguro e preciso em campo: A estabilidade de leitura proporcionada pela glicerina nos manômetros reduz diretamente o risco de interpretação incorreta das pressões. Um diagnóstico baseado em leitura instável pode levar a decisões equivocadas: carga excessiva de gás, substituição desnecessária de componentes ou liberação de um equipamento com falha não detectada. Com o manifold de glicerina, o técnico tem maior confiança na leitura e entrega um serviço mais assertivo ao cliente.

- Versatilidade para atender múltiplos sistemas com um único instrumento: A compatibilidade com R-22, R-407C e R-410A permite ao técnico ou à equipe de manutenção carregar uma única ferramenta para serviços em diferentes tipos de equipamentos. Isso reduz o investimento em ferramental, simplifica o kit de campo e aumenta a produtividade nos atendimentos.

- Procedimento de vácuo e carga de gás em uma única ferramenta: Com o manifold conectado, o técnico executa sequencialmente — sem trocar de equipamento — o processo de evacuação do sistema (vácuo) pela mangueira central ligada à bomba, seguido da carga de fluido refrigerante pelo mesmo ponto de serviço. Essa integração de procedimentos em um único instrumento otimiza o tempo de serviço, reduz os pontos de conexão e desconexão (e portanto os riscos de contaminação) e organiza o fluxo de trabalho em campo.

DICAS DE UTILIZAÇÃO

- Conecte as mangueiras respeitando a codificação por cor e a faixa de pressão do gás: A mangueira azul vai sempre à porta de serviço de baixa pressão (sucção), a vermelha à de alta pressão (descarga) e a amarela ao cilindro de gás, à bomba de vácuo ou à recolhedora, conforme o procedimento em execução. Ao trabalhar com R-410A, confirme que as conexões do equipamento têm encaixe 5/16" SAE — diferente do padrão 1/4" SAE usado no R-22 — e utilize adaptadores específicos quando necessário.

- Realize a leitura com o sistema estabilizado: Para uma leitura confiável das pressões de alta e baixa, aguarde o sistema operar por alguns minutos antes de registrar os valores. Em condições de partida a frio ou com o compressor recém-ligado, as pressões ainda estão em transição e os valores lidos não representam o estado real de operação do equipamento.

- Proteja o manifold do contato direto com óleo e umidade e guarde adequadamente: Após cada serviço, purge as mangueiras de qualquer resíduo de fluido refrigerante antes de desconectá-las e armazene o conjunto com as tampas de proteção nas conexões. Resíduos de óleo POE ou mineral nas mangueiras podem contaminar sistemas futuros que utilizem um fluido diferente.

PERGUNTAS FREQUENTES

1. Para que serve o manifold e quando devo utilizá-lo? O manifold de refrigeração é a principal ferramenta de serviço técnico em sistemas de ar-condicionado e refrigeração. É utilizado para medir as pressões de alta e baixa do ciclo frigorífico, executar a carga de fluido refrigerante, realizar o processo de vácuo antes da carga e diagnosticar falhas operacionais como pressão fora do especificado, vazamentos ou carga insuficiente. Em qualquer instalação nova ou manutenção que envolva o circuito de refrigeração, o uso do manifold é indispensável para garantir um serviço seguro e correto.

2. Qual a diferença entre o manifold com glicerina e o manifold a seco? O manifold com glicerina possui manômetros preenchidos com esse fluido viscoso, que amortece vibrações mecânicas e estabiliza o ponteiro durante a leitura. O resultado é uma indicação de pressão mais estável e confiável, especialmente em sistemas com compressores em operação que geram vibração contínua. O manifold a seco (sem preenchimento) tende a apresentar oscilação do ponteiro nessas condições, dificultando a leitura precisa e aumentando o risco de erro no diagnóstico.

3. Posso usar este manifold para fazer o vácuo do sistema? Sim. O manifold é o instrumento que interliga a bomba de vácuo ao sistema de refrigeração durante o processo de evacuação. A mangueira amarela (serviço) é conectada à bomba de vácuo e, com as válvulas do manifold abertas, o ar e a umidade do circuito são retirados antes da carga de fluido refrigerante. Para verificar se o vácuo atingiu o nível adequado (geralmente abaixo de 500 microns), recomenda-se o uso complementar de um vacuômetro, pois os manômetros analógicos convencionais têm precisão limitada na faixa de vácuo profundo.

INFORMAÇÕES ADICIONAIS:

- Garantia de 90 dias;
- 7 Dias para Trocas e Devoluções;
- Produtos a Pronta Entrega com Nota Fiscal;
- Retirada Imediata na Loja Física Localizada em São Paulo/SP;
- Enviamos Todos os Pedidos em Até 24 Horas por Correios e Transportadoras.

Imagens Ilustrativas.
Garantia não cobre defeitos por mau uso.
