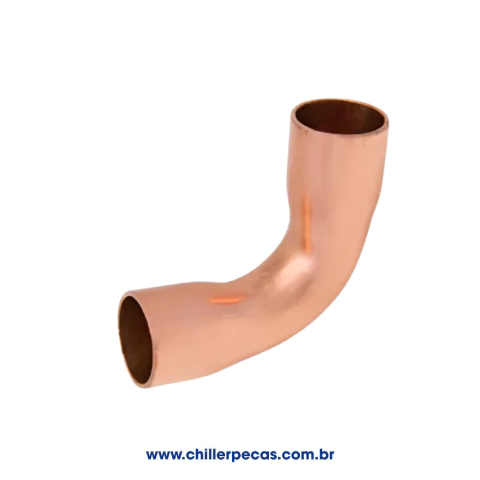

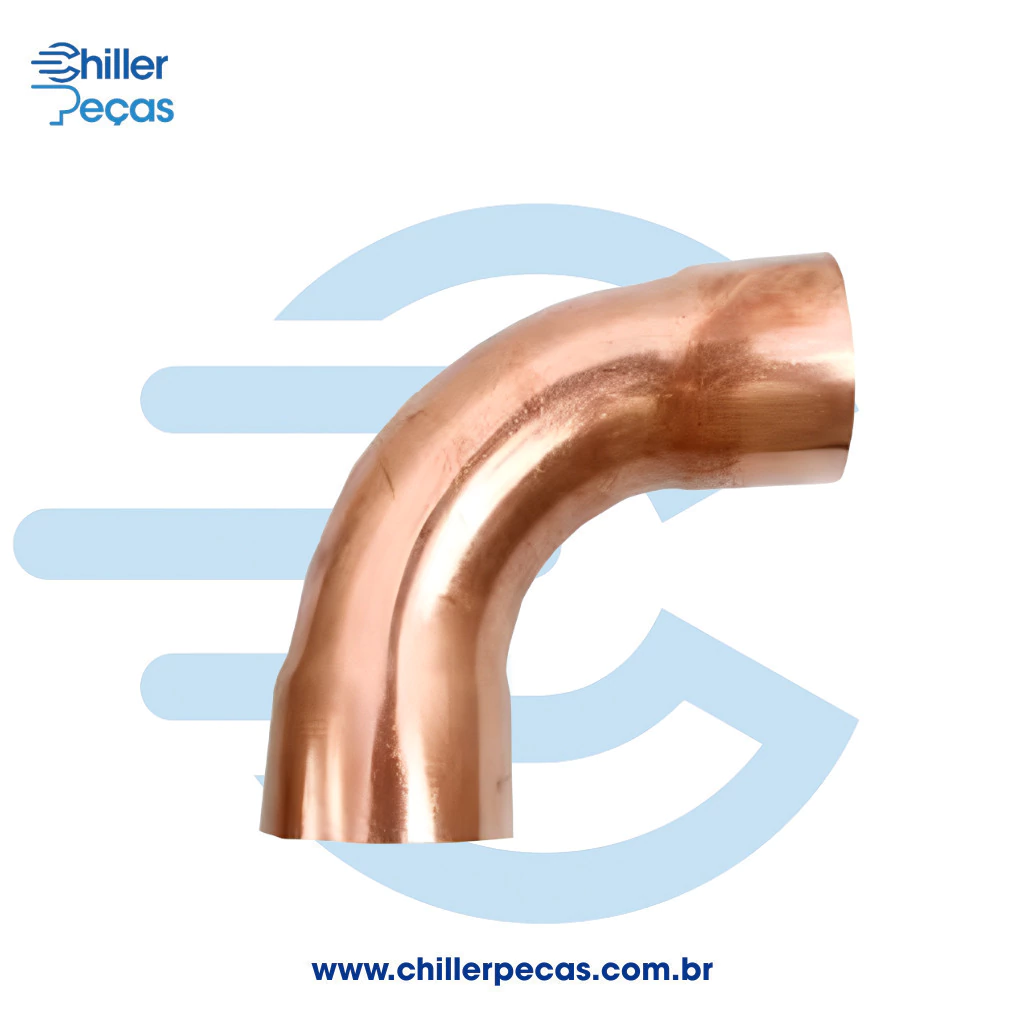

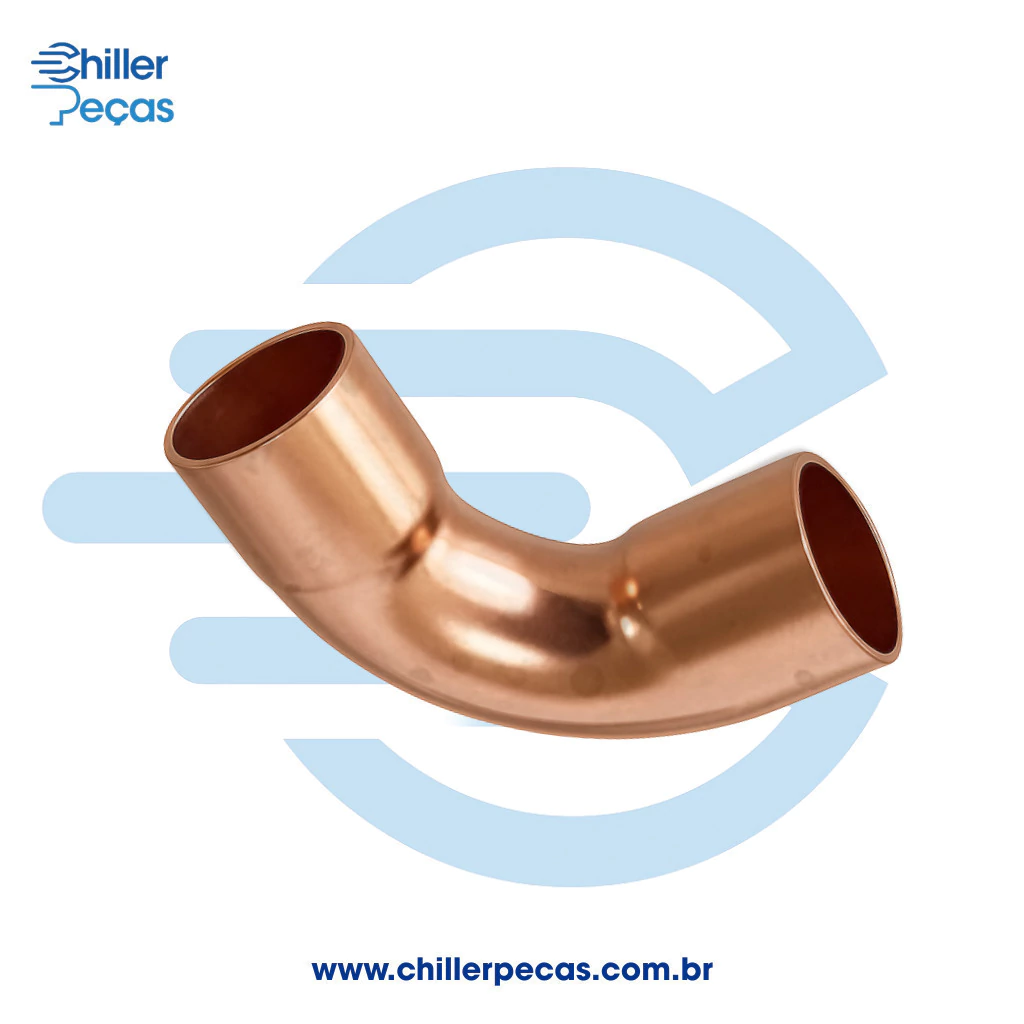

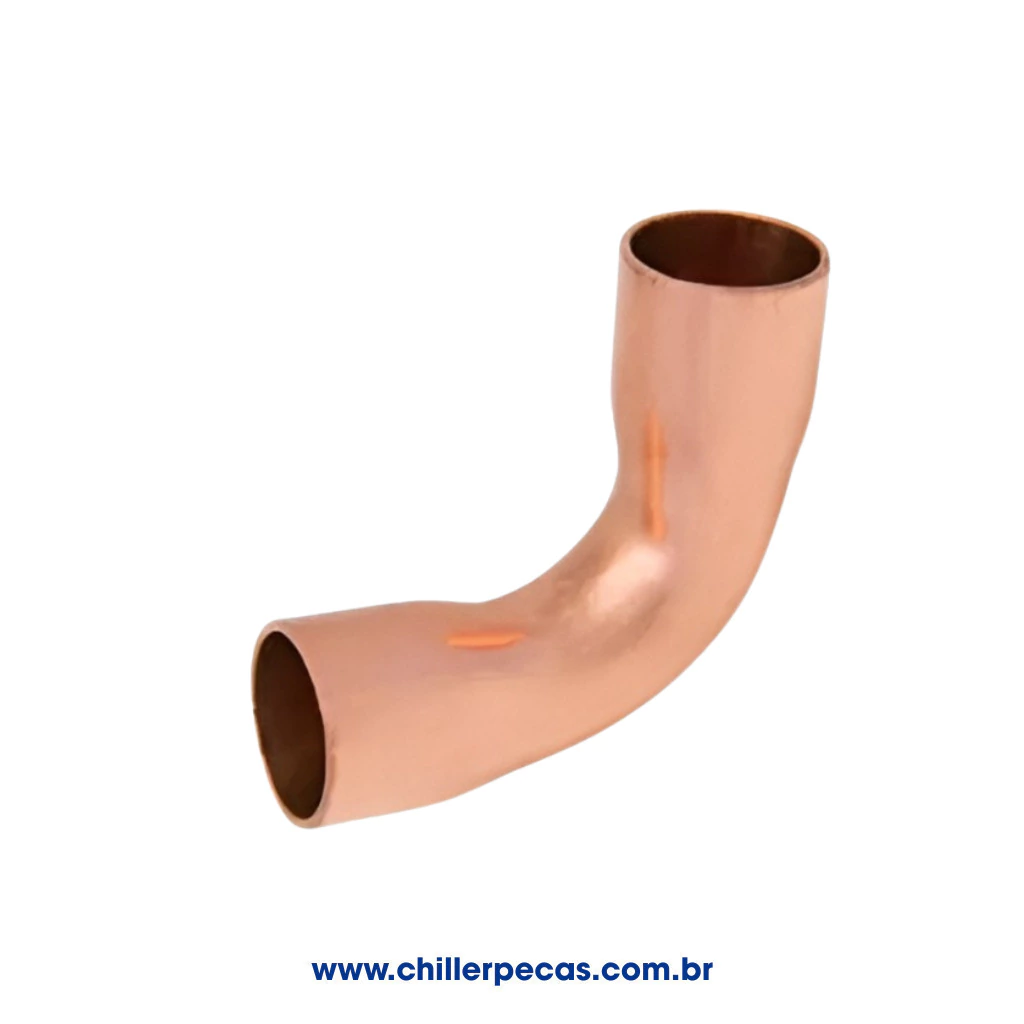

A Curva de Cobre 90° de 3/4" x 3/4" (Parede 1/16") é um componente fundamental de alta performance para a infraestrutura de tubulação de cobre de grande diâmetro, utilizada em sistemas de refrigeração industrial e HVAC de alta capacidade. Sua função primária é permitir uma mudança de direção de 90 graus na tubulação, mantendo o diâmetro interno e garantindo o fluxo contínuo e estanque de fluidos refrigerantes ou água gelada (em chilled water). A espessura robusta de Parede 1/16" (aproximadamente 1,59 mm), oferecendo resistência mecânica superior, crucial para suportar as altas pressões e as severas condições operacionais encontradas em linhas de grande vazão de chillers e grandes centrais de climatização.
Esta conexão de cobre de 3/4" é uma solução técnica procurada por profissionais de engenharia, instaladores e técnicos de manutenção que trabalham em projetos de infraestrutura que demandam componentes de alta confiabilidade e durabilidade.
Utilização Principal em Sistemas de Grande Capacidade:
- Chillers Industriais e Condensadores a Distância: Aplicada em linhas de sucção (gás frio) e líquido em sistemas de refrigeração que requerem tubulação de 3/4" para gerenciar grandes volumes de gás refrigerante.
- Centrais VRV/VRF: Em trechos de alta pressão do circuito, como as linhas de descarga e as principais ramificações do manifold externo.
- Refrigeração de Processos e Câmaras Frigoríficas: Em tubulações que cruzam áreas com alta exigência de segurança estrutural e estanqueidade.
- Instalações de Água Gelada (Chilled Water): Em sistemas secundários de refrigeração industrial onde o cobre é especificado.
- Projetos de Gás Industrial ou Médico: Em sistemas de tubulação onde a bitola de 3/4" e a parede reforçada são requisitos de segurança.
- Resistência Estrutural Superior: A parede de 1/16" confere uma integridade mecânica inigualável, essencial para sistemas sob regime constante de alta pressão e que sofrem com as vibrações dos compressores industriais.
- Otimização de Vazão: O diâmetro de 3/4" com raio de curvatura preciso minimiza as perdas por atrito e turbulência, garantindo que o volume de fluido refrigerante necessário atinja o evaporador com a máxima eficiência.
- Uniformidade para Brasagem: As dimensões exatas garantem que a abertura capilar entre o tubo e a curva seja ideal para a solda com Silfoscoper, criando uma junta robusta e totalmente estanque ao gás.
- Redução de Custos Operacionais: O fluxo otimizado e a baixa perda de carga contribuem para o melhor desempenho do equipamento, impactando positivamente a eficiência energética do sistema HVAC.
- Instalação Rápida e Profissional: Evita a complexidade e o risco de danificar tubos de 3/4" ao tentar curvá-los, garantindo um resultado dimensionalmente correto e compatível com as especificações do projeto.
- Segurança para Gases de Alta Pressão: A parede de 1/16" oferece a margem de segurança necessária para operar com fluidos refrigerantes modernos (como o R-410A) em circuitos de maior diâmetro.
- Garantia de Especificação Técnica: Ao comprar na Chiller Peças, você adquire um componente com a especificação técnica exata (3/4" P. 1/16"), evitando incompatibilidades e paralisações no serviço de manutenção de chiller.
- Técnica de Brasagem para Bitolas Maiores: Para a união de 3/4" com parede de 1,59 mm, é fundamental aplicar o calor de maneira ampla e uniforme. Aqueça a curva e o tubo de forma intercalada para que atinjam o ponto de fusão da vareta Silfoscoper simultaneamente.
- Uso de Suportes: Certifique-se de que a seção da tubulação onde a curva de 3/4" será instalada está devidamente suportada para absorver o peso do fluido e as tensões térmicas sem sobrecarregar a junta de solda de cobre.
- Inspeção Pós-Solda: Após o resfriamento, inspecione visualmente a junta para garantir que o material de brasagem fluiu 360 graus, preenchendo o espaço capilar. Em seguida, realize o rigoroso teste de estanqueidade com nitrogênio seco.
- Proteção do Isolamento: Lembre-se que esta curva estará no centro do isolamento térmico (Armaflex, por exemplo). Garanta que a solda e a área adjacente estejam frias antes de aplicar o material isolante para prevenir danos.
1. A Curva de Cobre 3/4" P. 1/16" é adequada para linhas de gás de sucção em sistemas VRV?
Sim. A bitola de 3/4" é comumente usada para sucção em ramificações do VRV/VRF, e a parede de 1/16" proporciona a robustez ideal para gerenciar o volume de gás refrigerante e garantir o retorno do óleo lubrificante sem problemas.
2. Qual o benefício da parede de 1/16" (1,59mm) em uma tubulação de chiller de 3/4"?
O principal benefício é a resistência superior. Em um sistema de chiller, onde a tubulação de 3/4" pode estar sujeita a variações de temperatura e vibrações, a espessura de 1/16" oferece uma margem de segurança extra contra falhas por fadiga e vazamentos em altas pressões.
3. Esta Curva 90 Graus de Cobre 3/4" evita a perda de carga em sistemas de climatização industrial?
O design de fábrica da curva é otimizado para manter o diâmetro e o raio de curvatura constante. Isso minimiza a turbulência e a perda de carga que ocorreriam se o técnico tentasse curvar um tubo rígido de 3/4", garantindo o desempenho máximo do seu equipamento HVAC.
4. O que devo usar para a solda desta conexão de cobre 3/4" em uma manutenção de emergência?
Para uma solda capilar segura em sistemas de refrigeração e climatização, é essencial usar vareta Silfoscoper (Fósforo-Cobre) sem fluxo. Lembre-se de realizar a purga com nitrogênio para proteger o circuito de gás refrigerante contra a oxidação interna.
5. O que a Conformidade com a NBR 11720 garante ao comprar esta curva de cobre?
A conformidade com a ABNT NBR 11720 assegura que a conexão de cobre foi fabricada seguindo padrões dimensionais e de material específicos para a união de tubos por brasagem capilar. Isso significa que o técnico terá um encaixe perfeito e garantirá a estanqueidade total do sistema.
