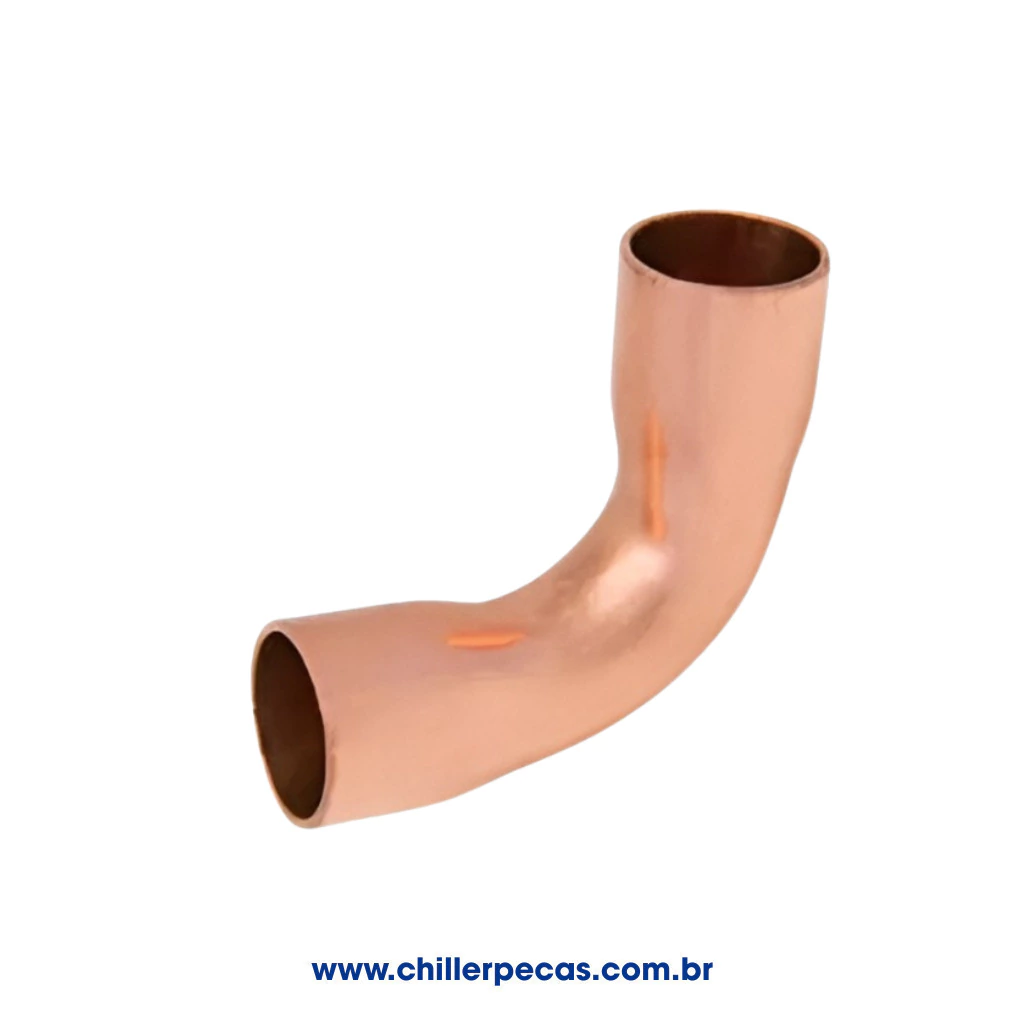

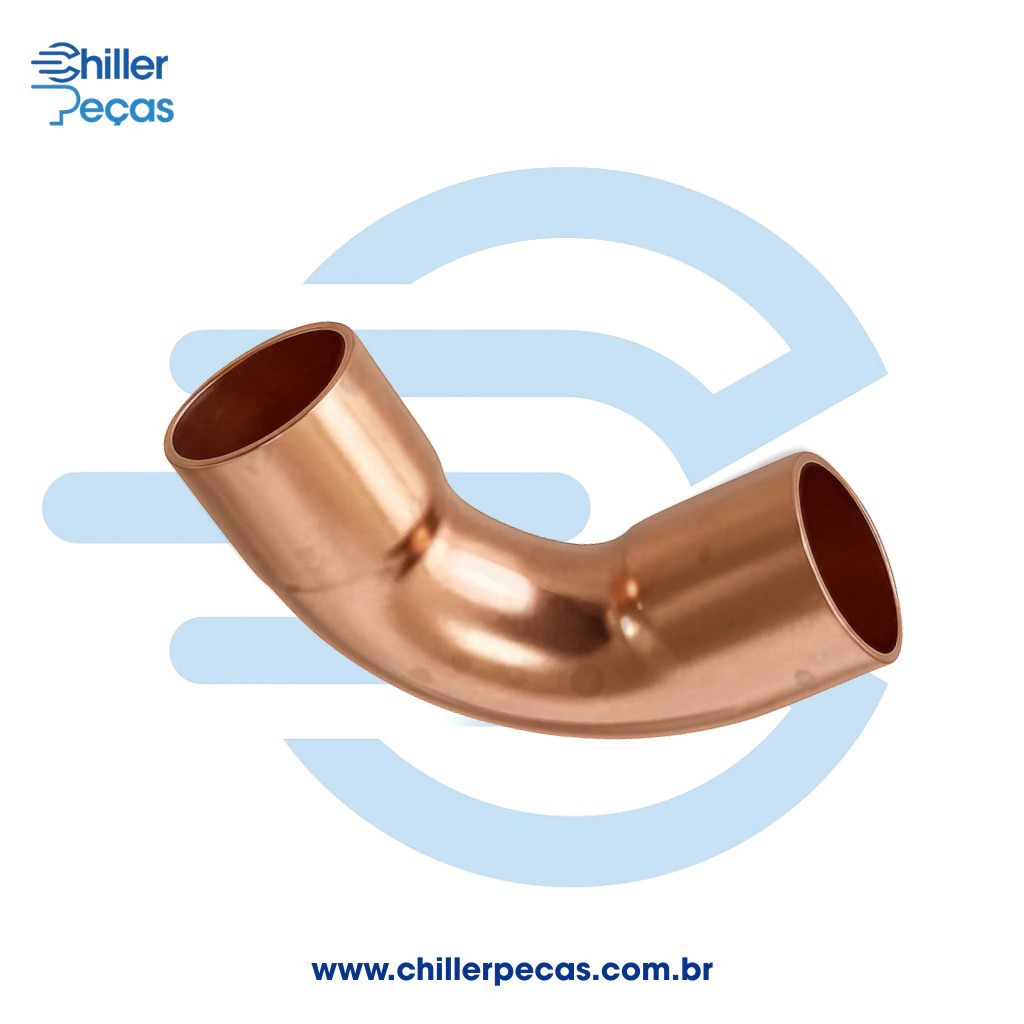

A Curva de Cobre 90° de 1" x 1" (Parede 1/16") é uma conexão crítica de grande diâmetro, projetada para realizar mudanças de direção de 90 graus em tubulações de cobre de alta vazão e alta pressão. No contexto de refrigeração industrial e HVAC de grande capacidade, a bitola de 1 polegada é frequentemente empregada nas linhas principais de sucção e líquido. Sua função primordial é garantir a condução suave, eficiente e, acima de tudo, hermética de grandes volumes de fluido refrigerante. Com a Parede de 1/16" (aproximadamente 1,59 mm), esta curva é classificada como Heavy Duty ou Classe I (pesada), oferecendo uma resistência mecânica e estrutural muito superior, indispensável para suportar as tensões, vibrações e picos de pressão inerentes à operação de chillers e compressores de grande porte.
Esta conexão de cobre de 1 polegada é um item de alto valor técnico, focado em projetos e manutenções onde o custo de falha é elevado e a confiabilidade é o fator decisivo para o profissional técnico.
Utilização Principal em Sistemas Críticos de Grande Porte:
- Chillers Centrais e de Parafuso: Nas linhas principais de sucção e descarga (gás quente) que interligam os compressores industriais ao restante do sistema, onde o volume de gás refrigerante exige 1".
- Centrais de Água Gelada (Chilled Water): No roteamento de linhas de água gelada que utilizam tubulação de cobre de 1 polegada.
- Sistemas VRV/VRF de Alta Capacidade: Nas tubulações tronco ou principais que distribuem o fluido refrigerante para múltiplos manifolds.
- Refrigeração de Processos Industriais: Em tubulações que requerem a máxima resistência contra pressões de operação e condições ambientais adversas.
- Projetos Especiais de Gases: Instalações industriais que utilizam a robustez do cobre de 1" com parede de 1,59 mm para gases técnicos sob pressão.
- Robustez Extrema : A espessura de 1/16" confere integridade estrutural máxima, crucial para garantir a longevidade da junta soldada em diâmetros maiores, onde a tensão e a vibração são intensificadas.
- Otimização para Alto Fluxo: O diâmetro de 1 polegada com raio de curvatura preciso minimiza a perda de carga e a turbulência, garantindo que grandes volumes de gás refrigerante circulem com a mínima resistência.
- Limpeza Garantida: Peça fornecida limpa internamente e isenta de contaminantes, um requisito vital para evitar a degradação do óleo lubrificante e proteger os componentes internos do chiller e do sistema HVAC.
- Zero Risco de Estrangulamento: Em tubos de 1", a tentativa de curvar o tubo no campo resulta quase sempre em deformação. O uso desta curva de fábrica assegura a integridade do diâmetro interno e a máxima eficiência energética.
- Segurança Incomparável para Alta Pressão: A parede reforçada de 1/16" é a melhor escolha para sistemas que utilizam R-410A e outros fluidos refrigerantes de alta pressão em grandes diâmetros, eliminando pontos fracos na tubulação.
- Confiabilidade no Sistema Principal: Garante que o coração do sistema (a linha de 1") não será o ponto de falha, reduzindo a chance de vazamentos de fluido refrigerante e paradas não programadas do chiller.
- Agilidade na Instalação e Reparo: Componente pronto para a brasagem, economizando o tempo valioso do técnico em instalações ou manutenções de emergência de chillers de grande porte.
- Componente de Alto Padrão: O foco na especificação Heavy Duty garante ao profissional um produto que alinha conformidade técnica, durabilidade e confiança, fatores primordiais para a persona do Chiller Peças.
- Potência da Tocha: Devido ao diâmetro de 1" e à espessura de 1/16", é imprescindível utilizar uma tocha de acetileno/oxigênio ou propano/oxigênio de alta capacidade para garantir um aquecimento rápido e uniforme da junta, evitando soldas frias.
- Suporte de Peso: Tubos de 1" cheios de fluido são pesados. Certifique-se de que a curva e a tubulação adjacente sejam firmemente suportadas para evitar que o peso cause tensões na junta de solda de cobre recém-executada.
- Vareta de Solda e Purga: Use vareta Silfoscoper e, rigorosamente, realize a purga com Nitrogênio Seco em baixa vazão durante todo o processo de aquecimento para proteger a tubulação de 1" contra a formação de carepa (óxidos internos).
- Inspeção de Juntas: Em juntas de 1", a inspeção visual após a solda deve ser meticulosa, garantindo que o filete de brasagem seja uniforme. O teste de estanqueidade final é inegociável para validar a vedação total do sistema de gás refrigerante.
1. Por que esta Curva de Cobre 1" P. 1/16" é considerada ideal para a linha principal de sucção de um chiller?
A bitola de 1 polegada é utilizada para o transporte de alto volume de gás refrigerante. A parede de 1/16"(1,59 mm) oferece a robustez para suportar o peso do fluido e as vibrações do equipamento, garantindo que não haja vazamento de fluido refrigerante e que o retorno do óleo lubrificante ao compressor seja seguro.
2. O que a espessura de 1,59 mm oferece a mais que curvas de parede mais fina em tubulações de 1 polegada?
Em diâmetros maiores, a espessura de 1/16" (1,59 mm) proporciona uma resistência significativamente maior à flambagem, pressão de ruptura e fadiga. Isso é vital para a segurança e longevidade de um sistema HVAC industrial que opera com altas pressões e grandes fluxos.
3. Esta Curva 90° de Cobre 1" é compatível com o gás refrigerante R-410A em alta pressão?
Sim, o cobre de alta pureza é compatível, Parede 1,59 mm é um fator de segurança essencial para o uso do R-410A em linhas de 1 polegada, onde as pressões de trabalho são elevadas.
5. Onde a NBR 11720 se encaixa na especificação desta Curva de Cobre 1"? R: A ABNT NBR 11720 padroniza as dimensões e os requisitos para conexões de cobre destinadas à solda capilar. A conformidade garante que o produto tem o ajuste dimensional correto para o tubo de 1", facilitando o trabalho do técnico e assegurando a estanqueidade da junta soldada.
- Garantia de 90 dias;
- 7 Dias para Trocas e Devoluções;
- Produtos a Pronta Entrega com Nota Fiscal;
- Retirada Imediata na Loja Física Localizada em São Paulo/SP;
- Enviamos Todos os Pedidos em Até 24 Horas por Correios e Transportadoras.
Imagens Ilustrativas.
Garantia não cobre defeitos por mau uso.
