PARA QUE SERVE?

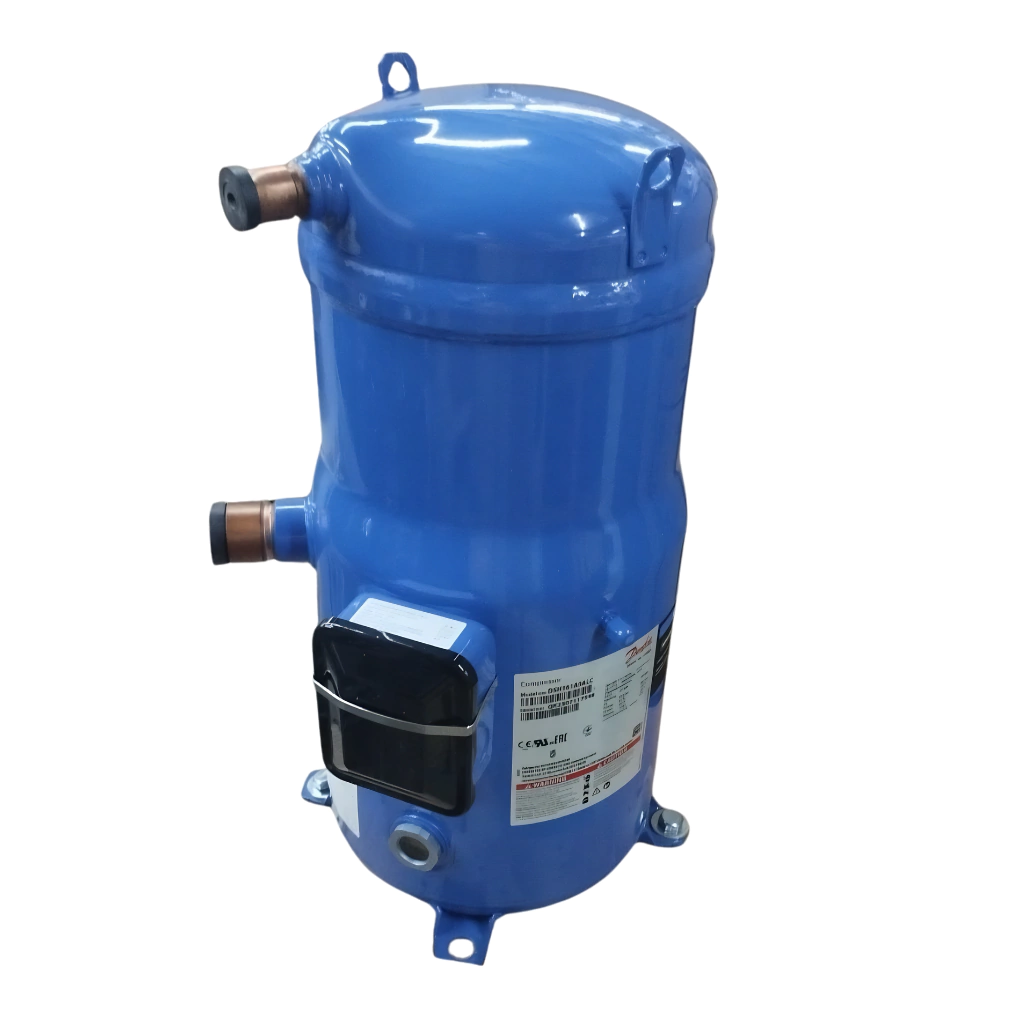

O Compressor Hermético Danfoss Maneurop DSH161A9ALC foi desenvolvido para aplicações de refrigeração comercial, climatização industrial e sistemas HVAC, sendo responsável pela compressão do fluido refrigerante e pela circulação eficiente do gás no sistema térmico.
Projetado com tecnologia scroll de alta eficiência, o modelo oferece excelente desempenho energético, estabilidade operacional e funcionamento contínuo em aplicações de média e alta demanda térmica.
Seu funcionamento garante maior eficiência na troca térmica, reduzindo oscilações de temperatura e contribuindo para o melhor rendimento de sistemas de climatização e refrigeração industrial.
ONDE E EM QUAIS SISTEMAS UTILIZAR?
O Compressor Hermético Danfoss Maneurop DSH161A9ALC 380V Trifásico é ideal para sistemas de refrigeração comercial, climatização industrial e aplicações HVACR que exigem alta performance, estabilidade operacional e funcionamento contínuo.
Projetado para aplicações de média e alta demanda térmica, o modelo oferece excelente eficiência energética, baixo nível de vibração e alta confiabilidade em operações industriais e comerciais.
Sistemas e aplicações compatíveis:
- Chillers industriais e comerciais
- Sistemas HVAC centralizados
- Ar-condicionado central de médio e grande porte
- Sistemas de climatização industrial
- Refrigeração comercial
- Equipamentos de controle térmico contínuo
- Sistemas de refrigeração com operação intensiva
- Aplicações industriais de alta demanda térmica
- Projetos de climatização comercial e industrial
- Sistemas que exigem operação contínua e alta confiabilidade operacional
CARACTERÍSTICAS
Tecnologia Scroll de Alta Eficiência
Projetado para oferecer maior estabilidade operacional, menor vibração e excelente eficiência energética em comparação com compressores convencionais.
Estrutura Hermética Industrial
Construção robusta desenvolvida para aplicações severas em sistemas HVAC e refrigeração comercial.
Operação Contínua
Ideal para sistemas que exigem funcionamento contínuo e alta confiabilidade operacional.
Compatibilidade com Sistemas HVAC
Excelente desempenho em chillers, climatização central e refrigeração industrial.
Baixo Nível de Vibração
A tecnologia scroll reduz ruídos e vibrações durante o funcionamento do sistema.
BENEFÍCIOS
Alta Eficiência Energética
Reduz o consumo de energia em sistemas de climatização industrial e refrigeração.
Maior Confiabilidade Operacional
Projetado para aplicações críticas que exigem estabilidade e operação contínua.
Redução de Custos de Manutenção
Menor desgaste mecânico e excelente durabilidade operacional.
Excelente Performance Térmica
Maior estabilidade no controle de temperatura em sistemas HVAC.
Produto Original Danfoss
Garantia de qualidade, desempenho e compatibilidade técnica.
DICAS DE UTILIZAÇÃO
Verifique a Compatibilidade Elétrica
Confirme se o sistema utiliza alimentação trifásica 380V / 60Hz.
Utilize Fluido Refrigerante Compatível
Sempre siga as recomendações técnicas do fabricante do equipamento.
Instalação com Técnico Especializado
A instalação deve ser realizada por profissional qualificado em sistemas HVAC-R.
Realize Manutenção Preventiva
Inspecione periodicamente pressão, carga de gás e lubrificação do sistema.
Evite Contaminação no Sistema
Utilize sempre procedimentos corretos de vácuo e limpeza da linha frigorífica.
IDENTIFICAÇÃO DO PRODUTO
| Modelo: |
SH161A9ALC |
| Família: |
SH |
| Tipo: |
Compressor Scroll Hermético |
| Marca: |
Danfoss |
| Aplicação: |
Ar-condicionado / HVAC |
| Código de configuração: |
Individual |
DESEMPENHO E CAPACIDADE
- Refrigerante: R410A
- Capacidade operacional: Alta eficiência para sistemas HVAC
- Controle de capacidade: Velocidade fixa
- Número de ciclos por hora (máx.): 12 ciclos
- Velocidade rotacional (60 Hz): 3500 rpm
- Cilindrada: 151,7 cm³
ALIMENTAÇÃO ELÉTRICA
- Tensão nominal: 380V / 3F / 60Hz
- Faixa de tensão: 342V a 418V
- Corrente de operação máxima (MOC): 37 A
- Corrente nominal (RLA): 29,3 A
- Corrente de partida (LRA): 177 A
- Corrente máxima (MCC): 41 A
- Resistência de enrolamento: 0,57 Ohm
ÓLEO E LUBRIFICAÇÃO
- Tipo de óleo: POE
- Referência do óleo: 160SZ
- Carga de óleo: 3,3 L
- Viscosidade: 32 cP
- Equalização de óleo: Rotolock 1-3/4”
- Carga inicial: Sim
CONEXÕES E LIGAÇÕES
- Tipo de conexão: Brasado
- Sucção: 1 3/8”
- Descarga: 7/8”
- Porta de manômetro LP: Schrader
- Porta de manômetro HP: Não disponível
- Montagem: Kit com parafusos, porcas, arruelas e calços
DIMENSÕES E PESO
- Altura total: 540 mm
- Altura sucção: 278 mm
- Altura descarga: 509 mm
- Diâmetro: 243 mm
- Peso da embalagem: 582 kg
- Dimensões da embalagem: 1150 x 950 x 750 mm
PRESSÃO E RESISTÊNCIA
- Pressão máxima (lado alto): 48,7 bar
- Pressão máxima (lado baixo): 33,3 bar
- Teste diferencial: 37 bar
- HP de teste: 48,7 bar
- LP de teste: 33,3 bar
CONDIÇÕES DE OPERAÇÃO
- Temperatura máxima lado alto: 150°C
- Temperatura mínima lado alto: -35°C
- Temperatura máxima lado baixo: 55°C
- Temperatura mínima lado baixo: -35°C
- Máx. ciclos por hora: 12
PROTEÇÃO E SEGURANÇA
- Proteção do motor: Protetor interno de sobrecarga
- Classe de proteção: IP54 (com prensa-cabo)
- Certificações: CE / UL / UKCA
- RoHS: Conforme com isenções aplicáveis
PERGUNTAS FREQUENTES (FAQ)
1. O Tapa Fugas MAX realmente resolve vazamentos ou apenas reduz temporariamente?
Sim. Diferente de soluções temporárias que apenas minimizam perdas de gás, o Tapa Fugas MAX Quimital foi desenvolvido para realizar vedação permanente de micro vazamentos de até 0,3 mm, restaurando a estanqueidade do sistema e evitando a necessidade imediata de intervenções mecânicas.
2. O produto funciona com qualquer gás refrigerante ou tem restrições?
Ele possui ampla compatibilidade. Diferente de soluções limitadas a poucos fluidos, o Tapa Fugas MAX é compatível com R32, R134a, R1234yf, R410A, além de gases das famílias CFC, HFC e HCFC, garantindo aplicação em sistemas modernos e também em equipamentos mais antigos.
3. Ele pode ser usado em qualquer capacidade de equipamento?
Não. Embora seja amplamente aplicável, o produto é indicado para sistemas de até 48.000 BTUs. Em comparação com equipamentos de maior porte, é essencial seguir essa limitação para garantir máxima eficiência e segurança operacional.
INFORMAÇÕES ADICIONAIS:
- Garantia de 90 dias;
- 7 Dias para Trocas e Devoluções;
- Produtos a Pronta Entrega com Nota Fiscal;
- Retirada Imediata na Loja Física Localizada em São Paulo/SP;
- Enviamos Todos os Pedidos em Até 24 Horas por Correios e Transportadoras.
Imagens meramente ilustrativas.
Garantia não cobre defeitos por mau uso.
